上誠電動隔膜泵結構圖解：驅動機構與核心零部件解析

電動隔膜泵與氣動隔膜泵最大的區別在于動力源與驅動機構的結構。上誠電動隔膜泵通過電機驅動減速機，帶動曲軸連桿機構實現膜片的往復運動。要確保設備在化工、水處理等領域長期穩定運行，深入理

解其結構組成是維護保養的基礎。

一、電動隔膜泵關鍵結構解析

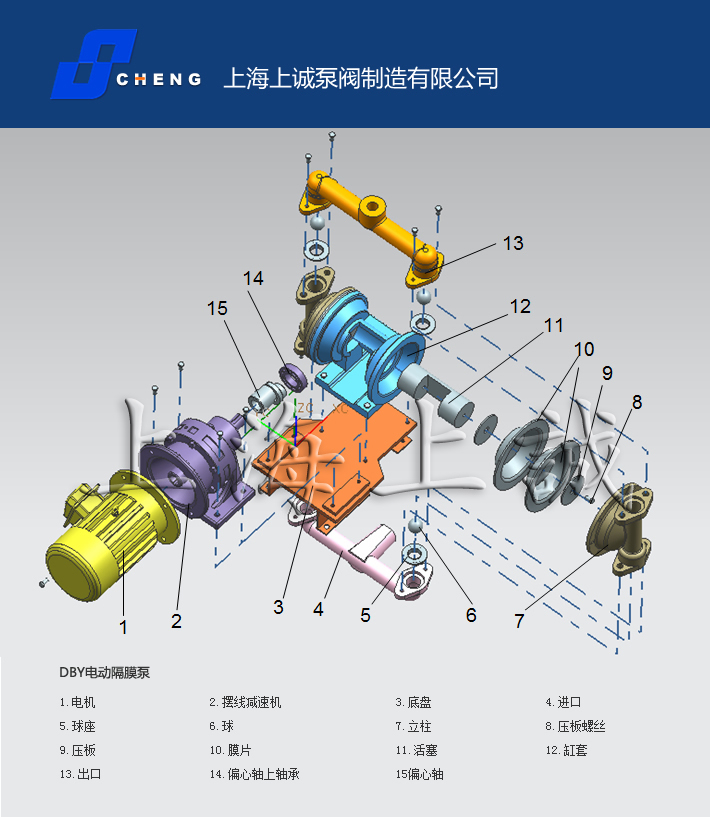

從結構圖中可以看出，電動隔膜泵主要由以下四大系統構成：

動力驅動系統：由防爆電機、減速機組成，為泵提供穩定的動力輸出，是區別于氣動泵的核心部分。

傳動變換機構：曲軸、連桿與滑塊機構，將電機的旋轉運動轉化為隔膜的往復直線運動，這是決定泵送壓力與效率的關鍵。

泵腔輸送系統：包括隔膜片、泵體、進出水閥球、閥座等。介質在此循環吸入與排出。

控制與密封系統：確保介質不外泄的密封圈、聯軸器等。

如果您想深入了解電動驅動與氣動驅動在性能上的差異，建議參考：氣動隔膜泵與電動隔膜泵操作要點全解析

二、結構圖帶來的維護優勢

掌握結構圖，能讓維修過程更加科學：

電機與減速機維護：通過結構圖定位潤滑點，定期檢查齒輪磨損，可顯著降低運行噪音。

曲軸連桿機構的校準：這是電動隔膜泵的精密部位，定期查看連桿軸套的磨損情況，能有效預防機械性振動，保護膜片壽命。

膜片更換技巧：參照結構圖的裝配關系，正確安裝膜片夾板，避免受力不均導致過早損壞。

關于如何通過日常維護延長膜片等易損件的使用壽命，請閱讀：隔膜泵膜片使用壽命如何延長？維護技巧與選型指南

三、選型與應用建議

電動隔膜泵因其能耗低、運行平穩，特別適合流量要求穩定、且有節能需求的化工與水處理場合。在選型時，除了看結構，更應考慮電機防爆等級、泵體材質與介質腐蝕性的匹配。

四、總結
深入研讀上誠電動隔膜泵結構圖，不僅能幫助工程師快速定位故障，更能建立科學的保養體系。通過規范化管理，能夠讓設備在復雜工況下發揮最大性能，降低運維成本。
