氣動隔膜泵內部結構圖解：關鍵零部件與工作原理分析

氣動隔膜泵作為一種高效的流體輸送設備，其運行穩定性高度依賴于內部精密零部件的配合。為了幫助廣大用戶更好地掌握設備性能及進行日常維護，本文將通過結構圖對氣動隔膜泵的內部構造進行深度解析。

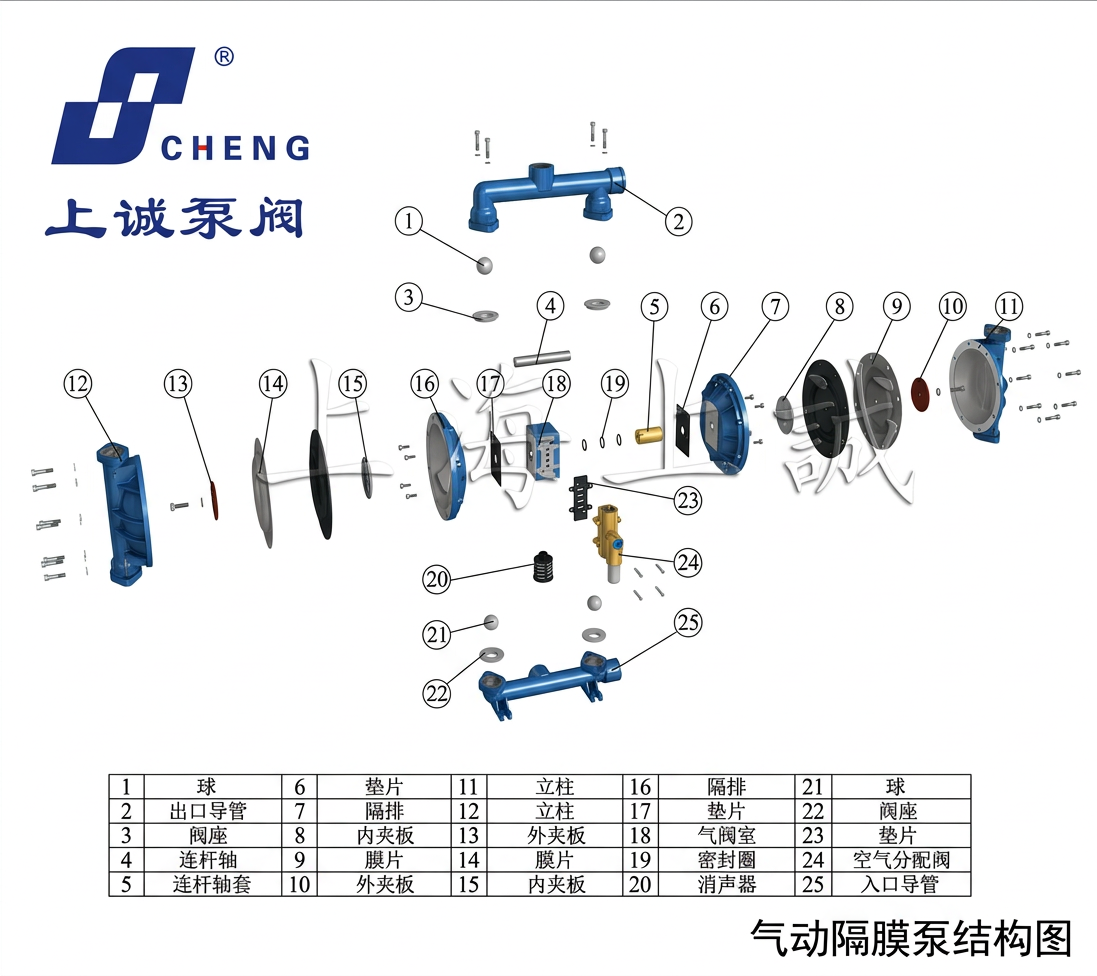

一、氣動隔膜泵結構圖詳解

通過上方結構圖，我們可以清晰地看到氣動隔膜泵的組成部分，主要包括：

驅動部分：氣閥室（18）、空氣分配閥（24）及消聲器（20），這是泵的“心臟”，負責控制壓縮空氣的流向。
輸送部分：膜片（9/14）、內外夾板（8/10/13/15），通過膜片的往復運動完成吸排過程。
閥控部分：球（1/21）與閥座（3/22），確保流體單向流動。
連接組件：連桿軸（4）、立柱（11/12）等，支撐整個泵體結構。
如果您對這些部件如何協同工作感興趣，請閱讀：氣動隔膜泵如何工作？原理揭秘+應用優勢詳解

二、核心零部件的作用與維護建議
膜片（9/14）：這是隔膜泵最關鍵的易損件，直接決定了設備的耐用性和密封性。應根據介質腐蝕性定期檢查其有無裂紋或變硬。
氣閥室與分配閥（18/24）：這是氣動泵的控制中心。若出現泵不動作的情況，通常是氣閥室的密封或動作邏輯出現了問題。
球閥與閥座（1/21, 3/22）：負責流體的止回，磨損后會導致泵的吸程下降或流量不足。

三、通過結構圖掌握維護秘訣
掌握氣動隔膜泵結構圖的最大價值在于故障預判。當泵出現吸液異常、氣路漏氣或動作遲緩時，對照結構圖，您可以更精準地定位故障點：

泵不啟動：通常檢查氣閥室（18/24）或消聲器（20）是否堵塞。
流量下降：檢查球閥（1/21）與閥座（3/22）是否有異物遮擋，或膜片（9/14）是否有疲勞損傷。
殼體漏氣：檢查連接處的密封圈（19）及螺栓緊固情況。
更多關于常見故障的快速排查方法，請參考：氣動隔膜泵常見故障及解決方法（運行異?？焖倥挪橹改希?/a>

四、總結
深入理解氣動隔膜泵的結構圖，是每一位設備維護人員的基礎技能。只有明晰每個零部件（從球閥到氣閥室）的功能與裝配關系，才能在面對生產突發狀況時快速響應，通過科學的零件更換與保養，最大限度地提升設備的工作效率與使用壽命。
