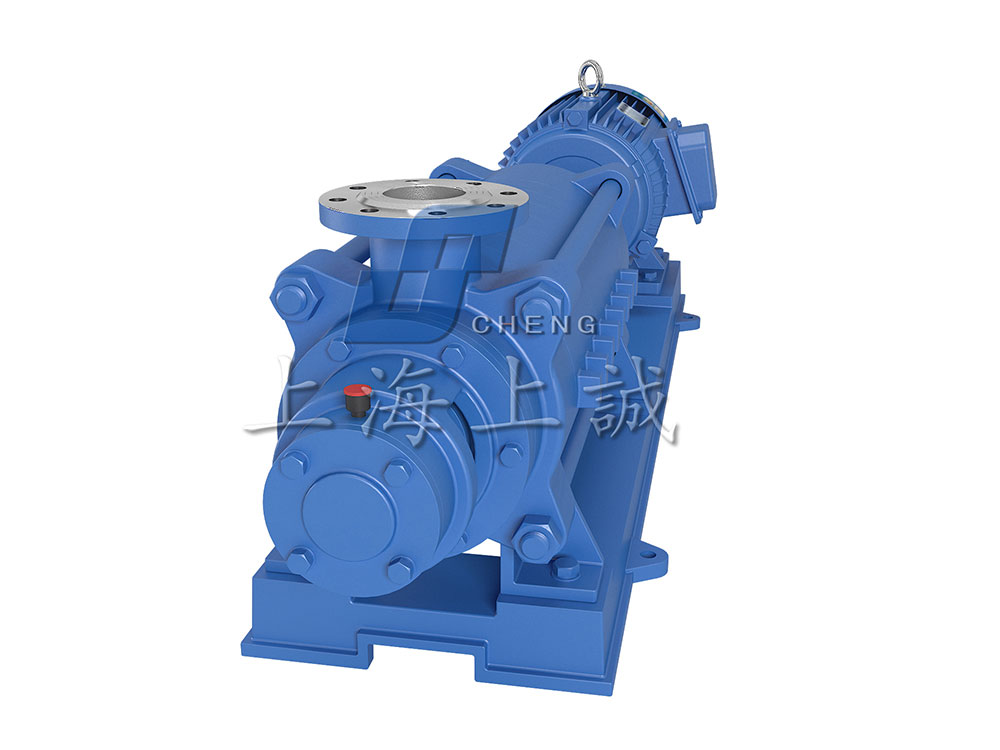

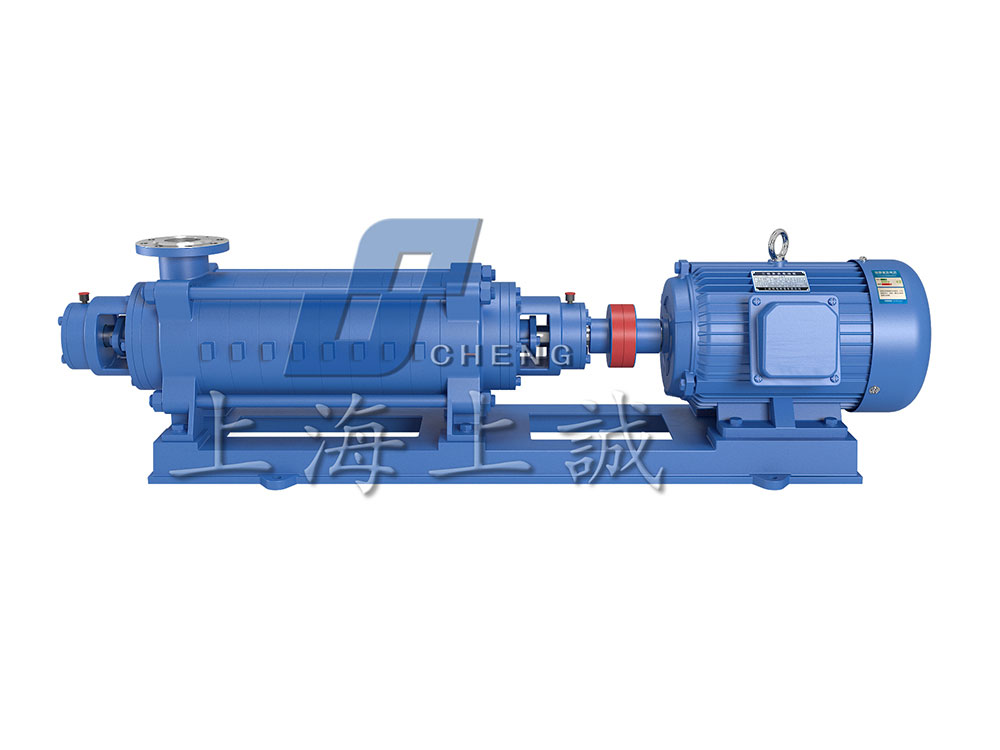

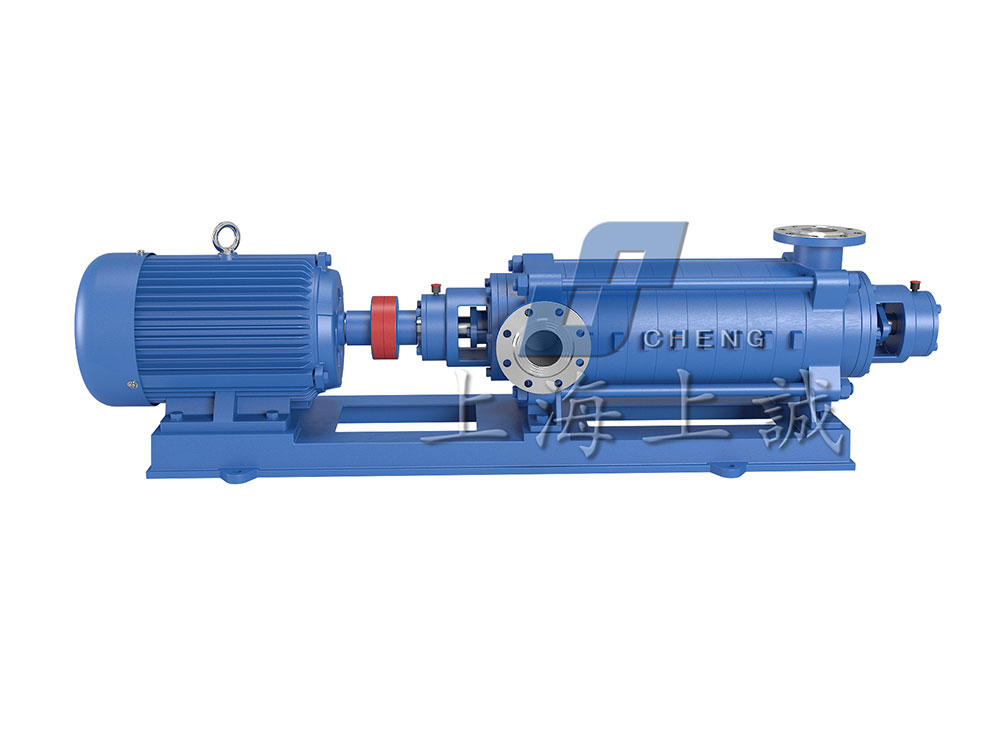

產品概述
D型臥式多級泵屬于單吸多級分段式離心泵，整體采用臥式布置結構，適合在基礎條件良好的泵房或設備間長期運行。通過多級葉輪串聯工作方式，可在較大流量條件下實現穩定的高揚程輸送，適用于對運行連續性和可靠性要求較高的工況。
產品特點
該系列臥式多級泵水力性能成熟，結構緊湊，運行平穩，振動和噪聲控制良好。分段式泵體設計便于檢修與維護，在實際工況中表現出良好的抗汽蝕性能和使用壽命。
產品流量范圍 Q：21～550 m3/h，揚程范圍 H：28.8～594 m，適用介質溫度 ≤80℃，兼顧節能性與實用性，適合工程配套和長期運行場景。
產品用途
D型臥式多級泵主要用于輸送80℃以下的清水或物理、化學性質類似于水的液體，廣泛應用于礦山排水系統、工業連續供水、石油、化工、冶金、電力以及工廠和城市給水、排水工程等領域，尤其適合對揚程要求較高、運行工況穩定的應用場合。
| 型號 | 級數 | 流量Q |
總揚程 H （m） |
轉速 （r/min） |
電機 功率 （KW） |
|
| m3/h | L/S | |||||
| 50D8型 | 2 | 18 | 5 | 19 | 2950 | 2.2 |
| 3 | 18 | 5 | 28.5 | 2950 | 3 | |
| 4 | 18 | 5 | 38 | 2950 | 4 | |
| 5 | 18 | 5 | 47.5 | 2950 | 5.5 | |
| 6 | 18 | 5 | 57 | 2950 | 5.5 | |
| 7 | 18 | 5 | 66.5 | 2950 | 7.5 | |
| 8 | 18 | 5 | 76 | 2950 | 7.5 | |
| 9 | 18 | 5 | 85.5 | 2950 | 11 | |
| 10 | 18 | 5 | 95 | 2950 | 11 | |
| 11 | 18 | 5 | 104.5 | 2950 | 11 | |
| 12 | 18 | 5 | 114 | 2950 | 3 | |
| 80D12型 | 2 | 32.4 | 9 | 22.7 | 2920 | 5.5 |
| 3 | 32.4 | 9 | 34.05 | 2920 | 7.5 | |
| 4 | 32.4 | 9 | 45.4 | 2920 | 7.5 | |
| 5 | 32.4 | 9 | 56.75 | 2920 | 11 | |
| 6 | 32.4 | 9 | 68.1 | 2920 | 15 | |
| 7 | 32.4 | 9 | 79.45 | 2920 | 15 | |
| 8 | 32.4 | 9 | 90.8 | 2920 | 15 | |
| 9 | 32.4 | 9 | 102.15 | 2920 | 18.5 | |
| 10 | 32.4 | 9 | 113.5 | 2920 | 18.5 | |
| 11 | 32.4 | 9 | 124.85 | 2920 | 18.5 | |
| 12 | 32.4 | 9 | 136.2 | 2920 | 11 | |
| 100D16型 | 2 | 54 | 15 | 35.4 | 2940 | 15 |
| 3 | 54 | 15 | 52.8 | 2940 | 18.5 | |
| 4 | 54 | 15 | 70.4 | 2940 | 22 | |
| 5 | 54 | 15 | 88 | 2940 | 30 | |
| 6 | 54 | 15 | 105.6 | 2940 | 37 | |
| 7 | 54 | 15 | 123.2 | 2940 | 37 | |
| 8 | 54 | 15 | 140.8 | 2940 | 45 | |
| 9 | 54 | 15 | 158.4 | 2940 | 45 | |
| 10 | 54 | 15 | 176 | 2940 | 55 | |
| 11 | 54 | 15 | 193.6 | 2940 | 55 | |
| 12 | 54 | 15 | 211.2 | 2940 | 22 | |
| 125D25型 | 2 | 108 | 30 | 40 | 2950 | 30 |
| 3 | 108 | 30 | 60 | 2950 | 37 | |
| 4 | 108 | 30 | 80 | 2950 | 45 | |
| 5 | 108 | 30 | 100 | 2950 | 55 | |
| 6 | 108 | 30 | 120 | 2950 | 55 | |
| 7 | 108 | 30 | 140 | 2950 | 75 | |
| 8 | 108 | 30 | 160 | 2950 | 75 | |
| 9 | 108 | 30 | 180 | 2950 | 90 | |
| 10 | 108 | 30 | 200 | 2950 | 90 | |
| 11 | 108 | 30 | 220 | 2950 | 110 | |
| 12 | 108 | 30 | 240 | 2950 | 110 | |
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
