產品概述

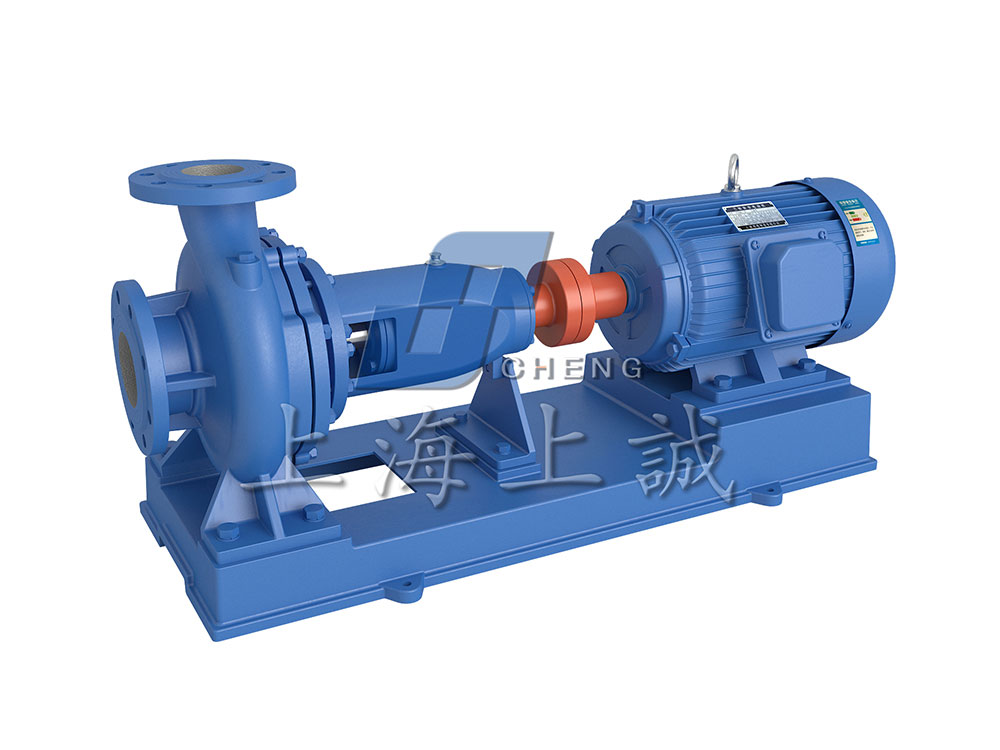

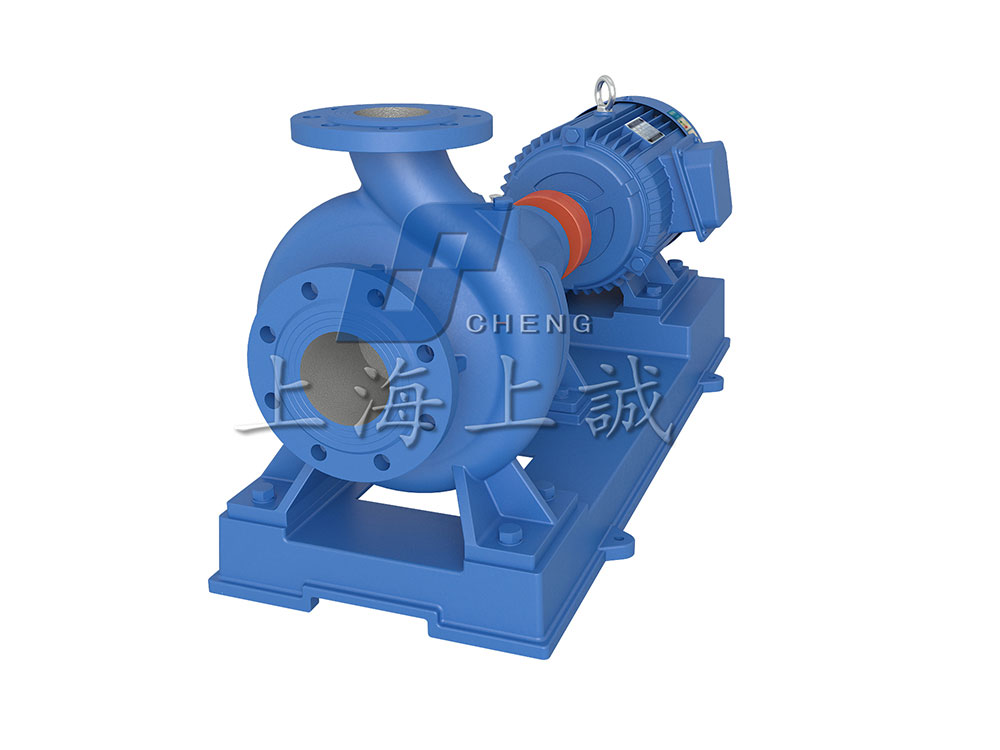

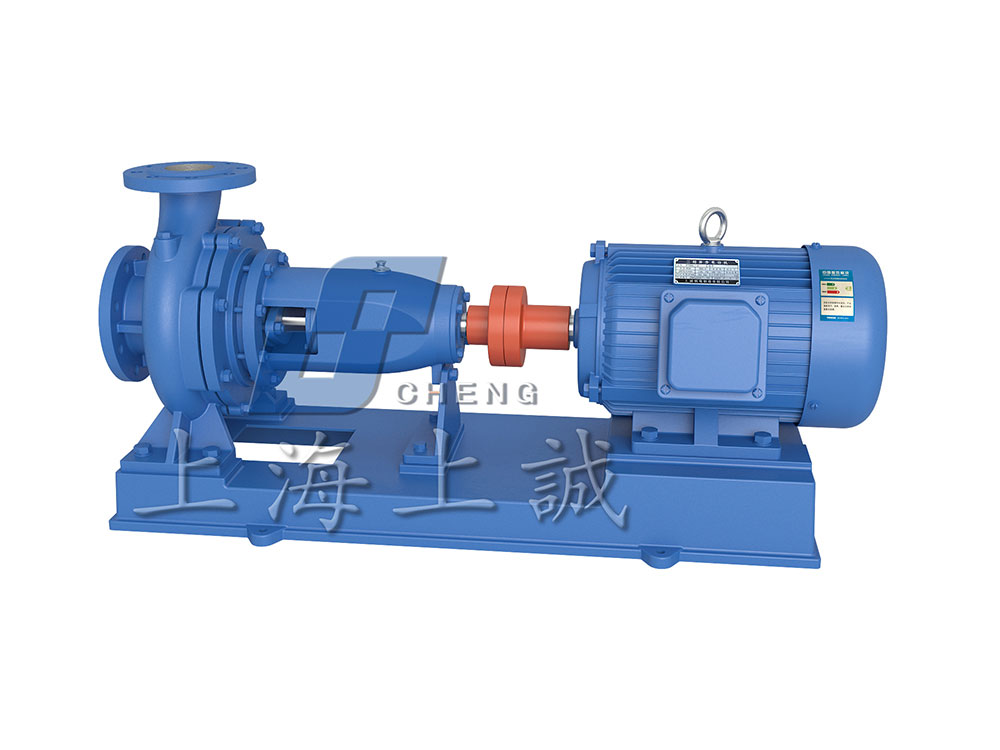

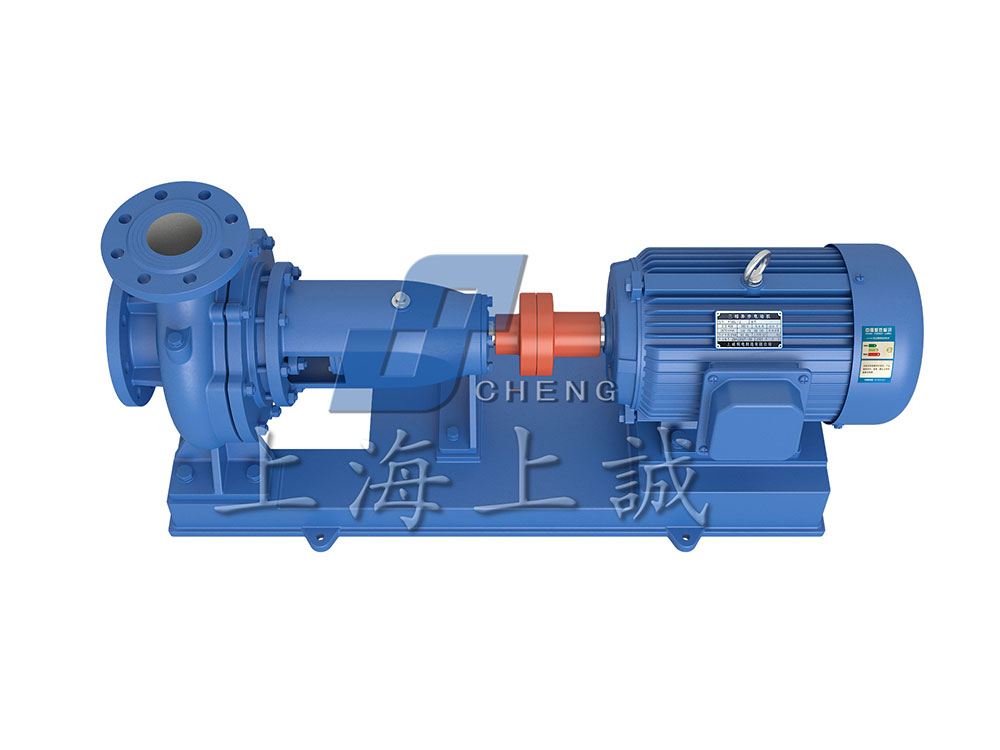

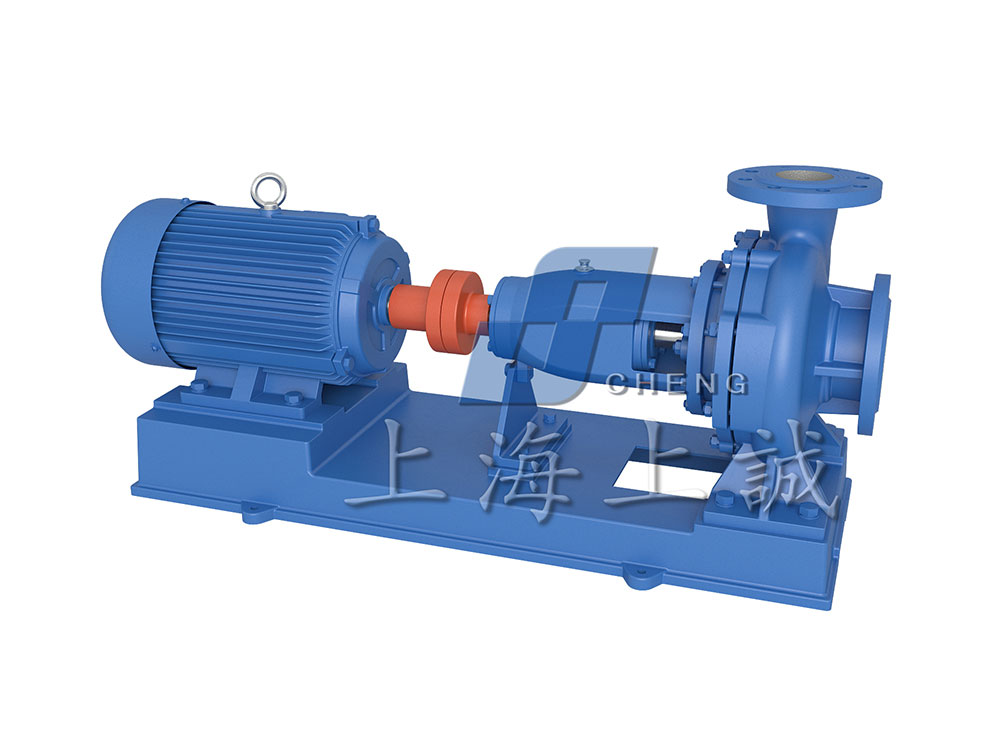

IR、IS型單級單吸離心泵為臥式清水離心泵，是在原 BA、BL 等老型號基礎上改進設計的節能型產品，采用全國聯合設計方案，水力性能布局合理，適用范圍廣。
該系列泵適用于工業和城市給水、排水系統，也可用于農業排灌以及輸送清水或物理、化學性質類似于清水的其他液體，介質溫度一般不高于 80℃。
產品特點
IR、IS型單級單吸離心泵依據 ISO2858 國際標準進行設計制造，性能參數規范，型號覆蓋面廣，通用性強。
后開門結構，維護方便
泵體與泵蓋在葉輪背面剖分，采用常見的“后開門”結構。檢修時無需拆卸泵體及進、出水管路和電機，僅需拆下加長聯軸器中間連接件，即可抽出轉子部件進行檢修，維護效率高。
結構成熟，運行可靠
泵主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承部件組成。懸架軸承支撐轉子，滾動軸承承受泵運行過程中的徑向力和軸向力，整體結構穩定。
軸向力平衡設計
大多數型號在葉輪前后設置密封環，并在葉輪后蓋板上開設平衡孔，以減小軸向力；部分軸向力較小的型號，可根據工況不設置平衡孔及密封環。
可靠的軸封結構
泵的軸封通常由填料壓蓋、填料環及填料組成，用于防止進氣和減少泄漏。根據葉輪是否設有平衡孔，填料環的結構形式有所不同，以確保良好的密封效果。
軸套保護，延長使用壽命
在軸通過填料腔部位設置軸套，并配合 O 型密封圈，有效防止軸磨損和沿配合面進氣、漏水，提升整機使用壽命。
傳動方式可靠
泵通過加長彈性聯軸器與電動機直聯驅動，從驅動端看，泵為順時針方向旋轉，結構簡單，運行穩定。
型號意義
例如：IS80-65-160A
IS-單級單吸清水離心泵
80-吸入口直徑
65-排出口直徑
160-葉輪名義直徑
A-葉輪第一次切割

性能參數
