產品概述

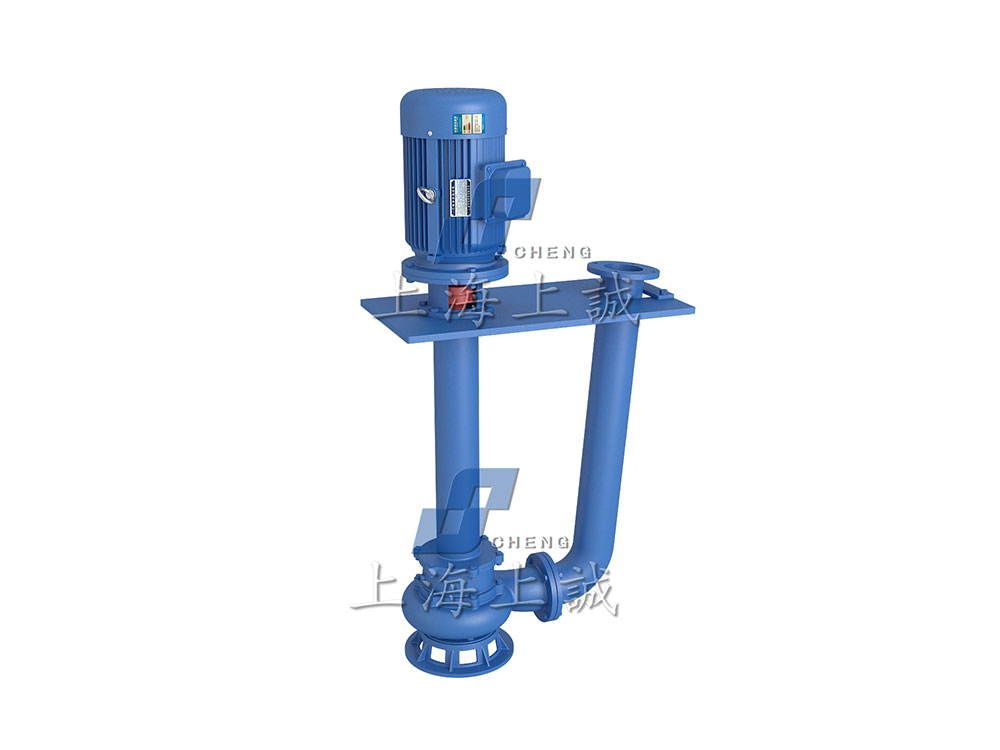

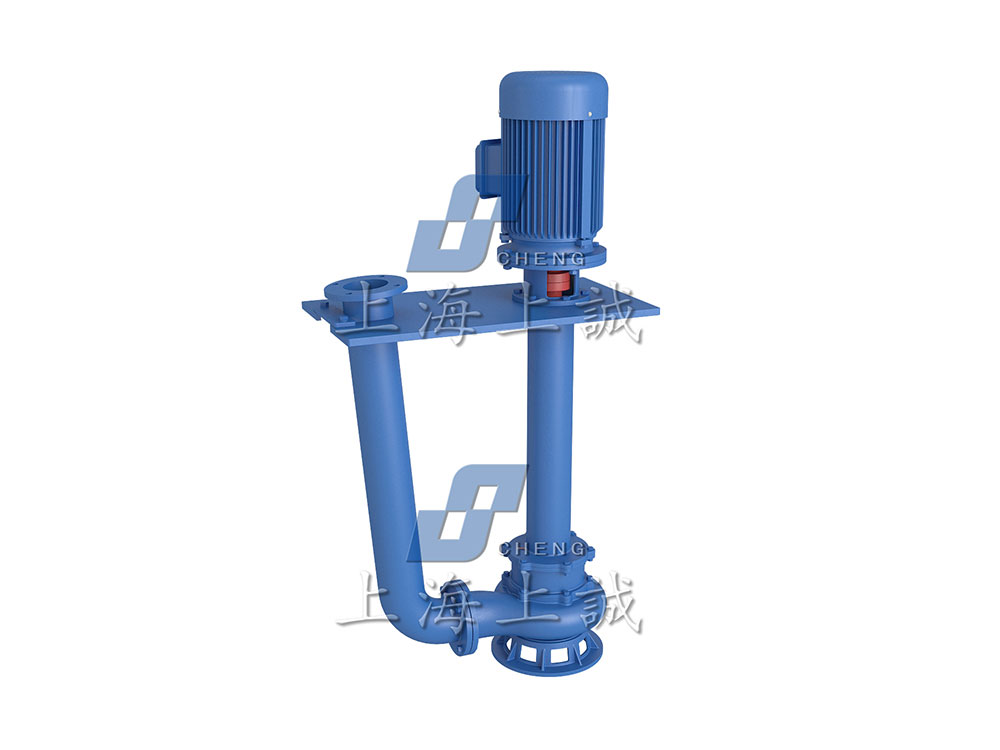

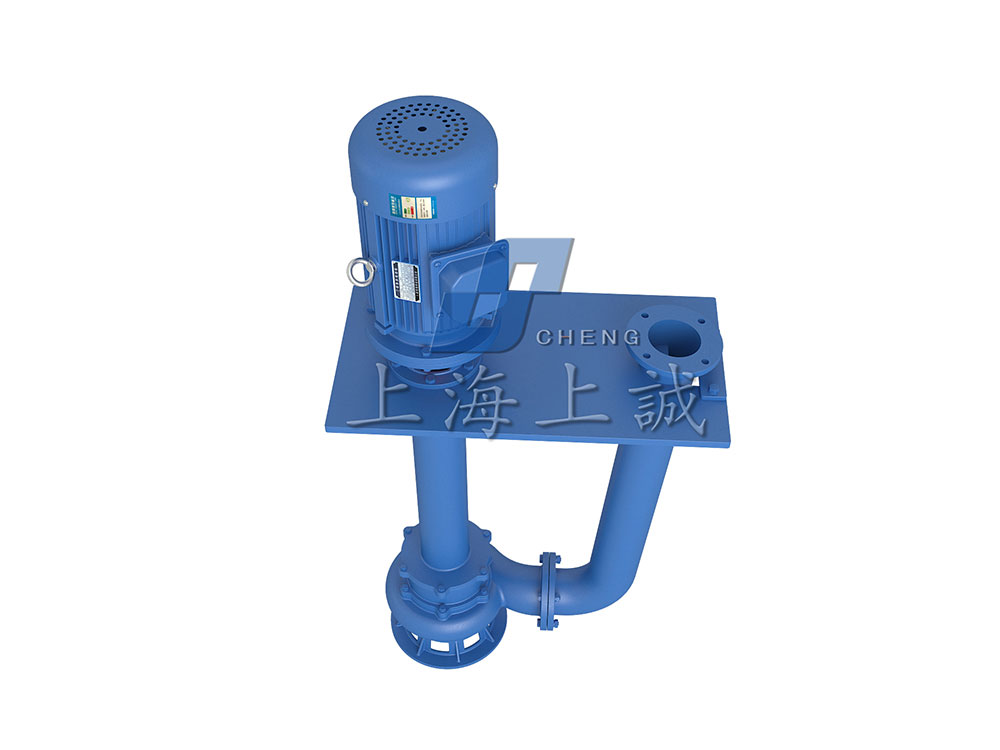

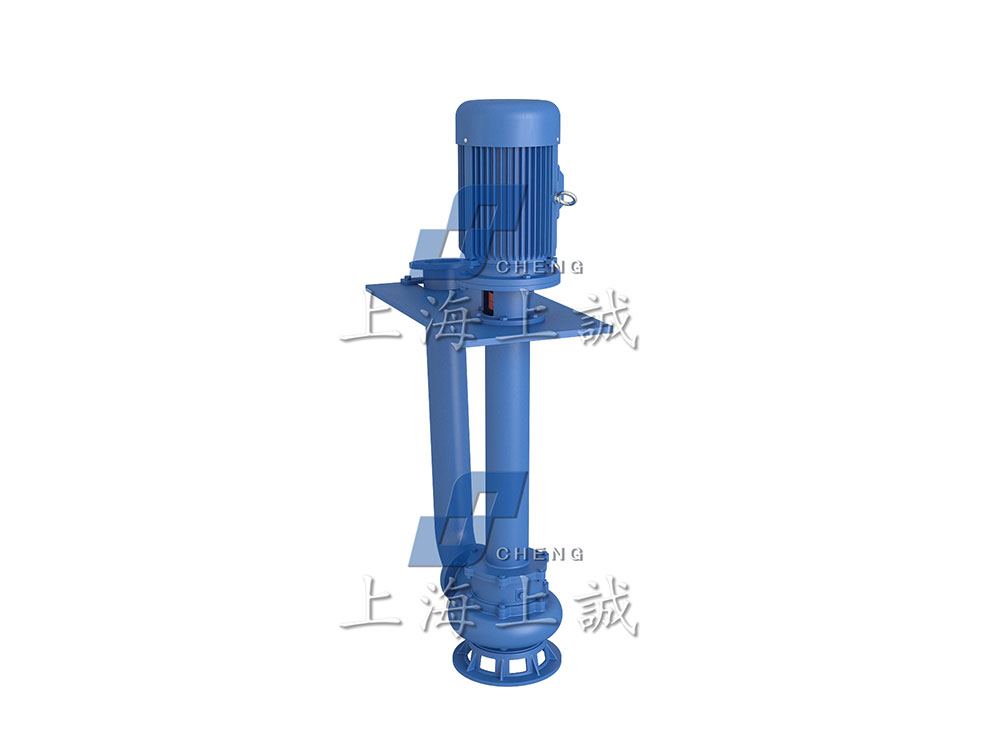

YW液下無堵塞排污泵為立式液下結構排污泵，工作時泵體完全浸沒在介質中運行，啟動可靠，不存在排氣或抽空問題。
該泵采用單葉片或雙葉片大流道葉輪結構，具備優異的防纏繞與通過能力，可有效輸送含長纖維及較大顆粒的污水介質，適用于連續排污工況。
主要特點
無堵塞設計：大流道葉輪結構，可通過泵口徑約 50% 的固體顆粒及 5倍長度纖維雜質
液下運行穩定：泵體浸沒液體中工作，啟動平穩，無氣蝕隱患
密封可靠：機械密封采用耐磨碳化鎢材質，雙端面密封結構，壽命長
結構緊湊：立式安裝，占地小，無需建泵房，維護方便
適應性強：可選液位自動控制，實現無人值守運行
適用范圍
YW液下無堵塞排污泵廣泛應用于以下工況：
市政污水處理、排污系統
化工、石油化工、制藥行業污水排放
造紙、采礦、煤加工、電廠廢水處理
建筑工地、環保工程污水輸送
含顆粒、纖維及輕度腐蝕性介質排放
|
型號 |
排出口徑 mm |
流量 m3/h |
揚程 m |
轉速 r/min |
功率 KW |
效率 % |
|
40YW12-15
|
40 | 12 | 15 | 2900 | 1.5 | 48 |
|
50YW20-7
|
50 | 20 | 7 | 1450 | 0.75 | 62 |
|
50YW10-10
|
〃 | 10 | 10 | 〃 | 0.75 | 54 |
|
50YW15-15
|
〃 | 15 | 15 | 2900 | 1.5 | 51 |
|
50YW15-20
|
〃 | 15 | 20 | 〃 | 2.2 | 51 |
|
50YW17-25
|
〃 | 17 | 25 | 〃 | 3 | 53 |
|
50YW25-32
|
〃 | 25 | 32 | 〃 | 5.5 | 49 |
|
65YW25-15
|
65 | 25 | 15 | 〃 | 2.2 | 52 |
|
65YW37-13
|
〃 | 37 | 13 | 〃 | 3 | 60 |
|
65YW25-28
|
〃 | 25 | 28 | 〃 | 4 | 58 |
|
80YW40-7
|
80 | 40 | 7 | 〃 | 2.2 | 50 |
|
80YW29-9
|
〃 | 29 | 9 | 〃 | 2.2 | 48 |
|
80YW43-13
|
〃 | 43 | 13 | 〃 | 3 | 65 |
|
80YW40-15
|
〃 | 40 | 15 | 〃 | 4 | 57 |
|
80YW50-25
|
〃 | 50 | 25 | 〃 | 7.5 | 56 |
|
100YW80-9
|
100 | 80 | 9 | 1450 | 4 | 62 |
|
100YW110-10
|
〃 | 110 | 10 | 〃 | 5.5 | 97 |
|
100YW65-15
|
〃 | 65 | 15 | 〃 | 5.5 | 59 |
|
100YW100-15
|
〃 | 100 | 15 | 〃 | 7.5 | 70 |
|
100YW80-20
|
〃 | 80 | 20 | 〃 | 7.5 | 71 |
|
100YW100-22
|
〃 | 100 | 22 | 〃 | 15 | 61 |
|
150YW145-9
|
150 | 145 | 9 | 〃 | 7.5 | 63 |
|
150YW200-10
|
〃 | 200 | 10 | 〃 | 15 | 64 |
|
150YW160-15
|
〃 | 160 | 15 | 〃 | 15 | 67 |
|
150YW180-22
|
〃 | 180 | 22 | 〃 | 18.5 | 74 |
|
150YW150-26
|
〃 | 150 | 26 | 〃 | 18.5 | 72 |
|
150YW130-30
|
〃 | 130 | 30 | 〃 | 22 | 69 |
|
150YW200-30
|
〃 | 200 | 30 | 〃 | 37 | 65 |
|
150YW150-35
|
〃 | 150 | 35 | 〃 | 37 | 63 |
|
200YW250-11
|
200 | 250 | 11 | 〃 | 15 | 72 |
|
200YW250-15
|
〃 | 250 | 15 | 〃 | 18.5 | 72 |
|
200YW400-10
|
〃 | 400 | 10 | 〃 | 22 | 75 |
|
200YW310-13
|
〃 | 310 | 13 | 〃 | 22 | 71 |
|
200YW400-13
|
〃 | 400 | 13 | 〃 | 30 | 76 |
|
200YW250-22
|
〃 | 250 | 22 | 〃 | 30 | 71 |
|
200YW350-25
|
〃 | 350 | 25 | 〃 | 37 | 73 |
|
200YW250-35
|
〃 | 〃 | 35 | 〃 | 45 | 69 |
|
250YW600-9
|
250 | 600 | 9 | 〃 | 30 | 78 |
|
250YW600-12
|
〃 | 600 | 12 | 〃 | 37 | 76 |
|
250YW600-15
|
〃 | 600 | 15 | 〃 | 45 | 73 |
溫馨提示：

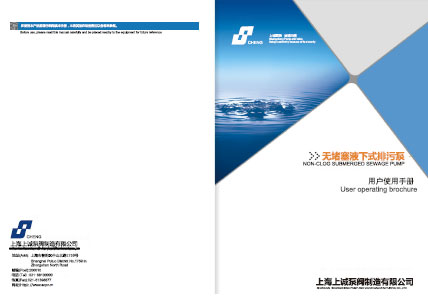

請下載“YW液下式無堵塞排污泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 介質 | 濃度% | 溫度25℃ | 溫度200℃ | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
