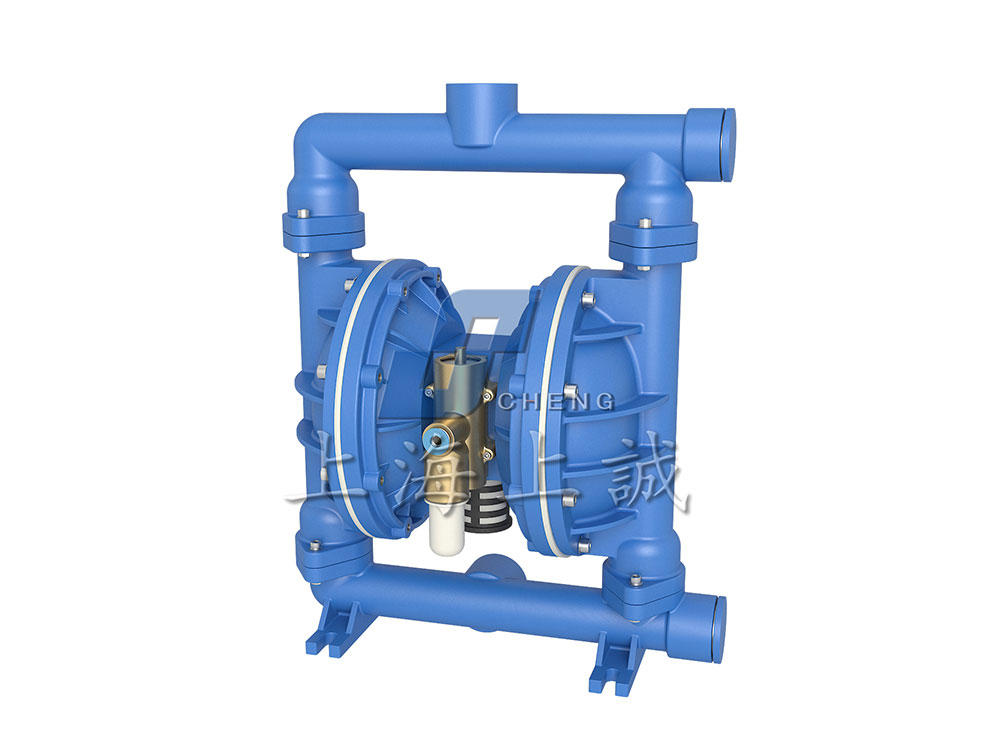

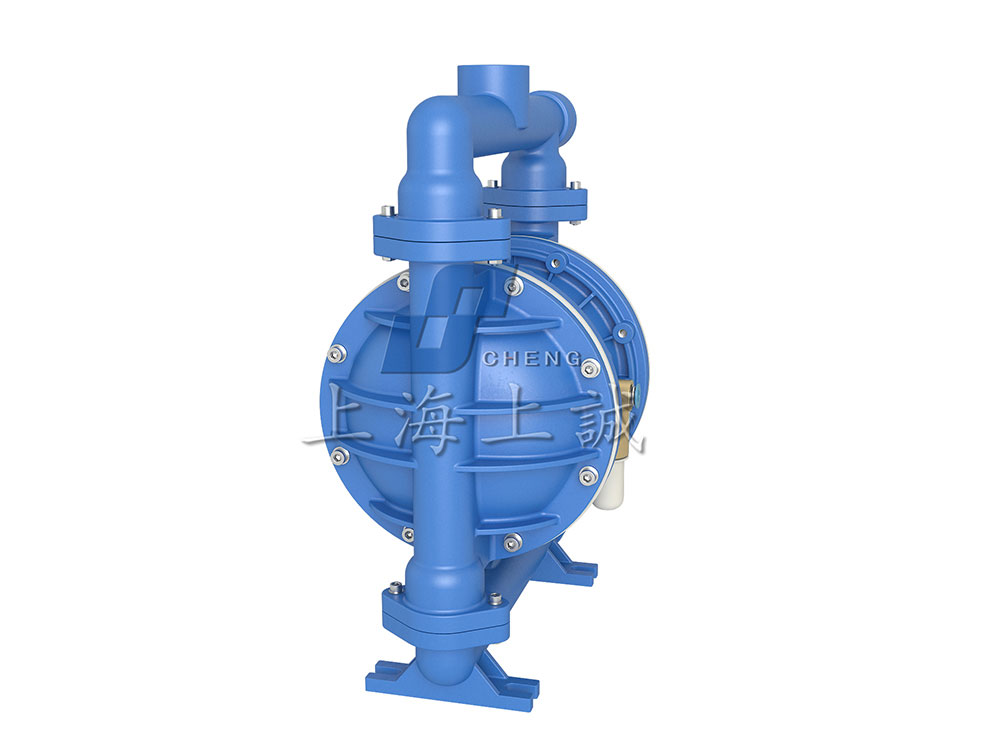

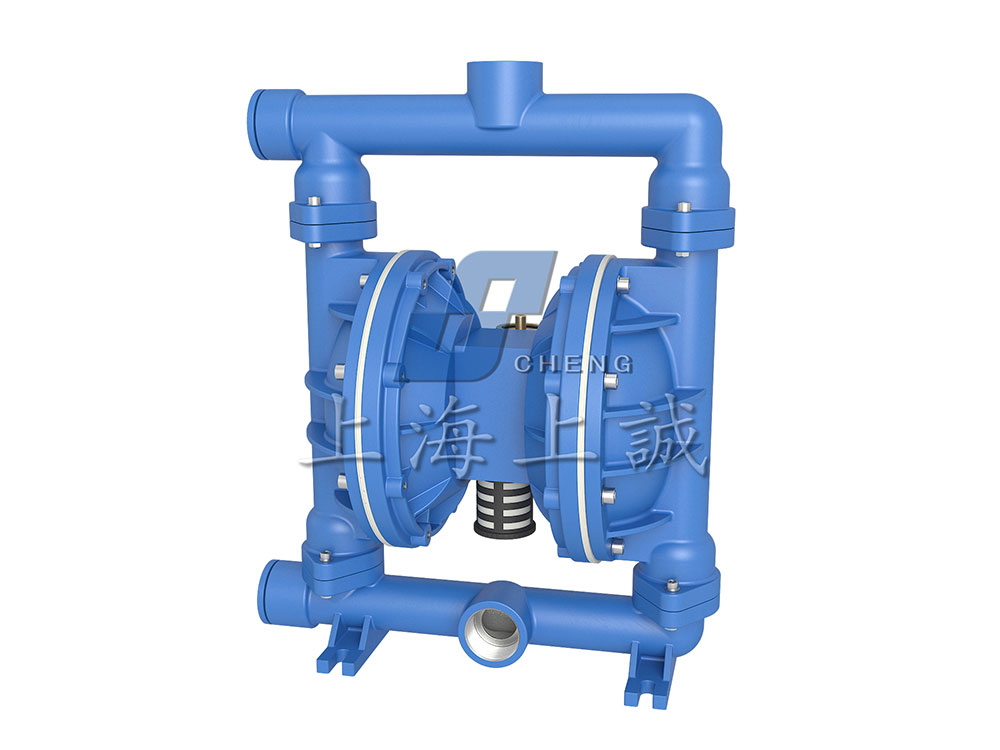

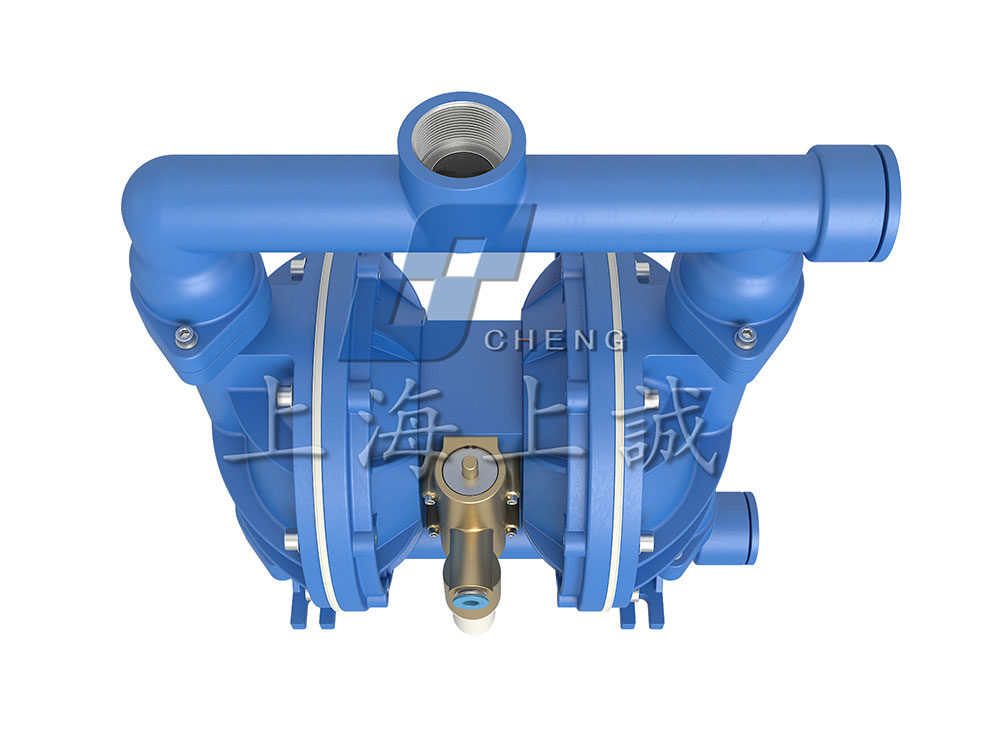

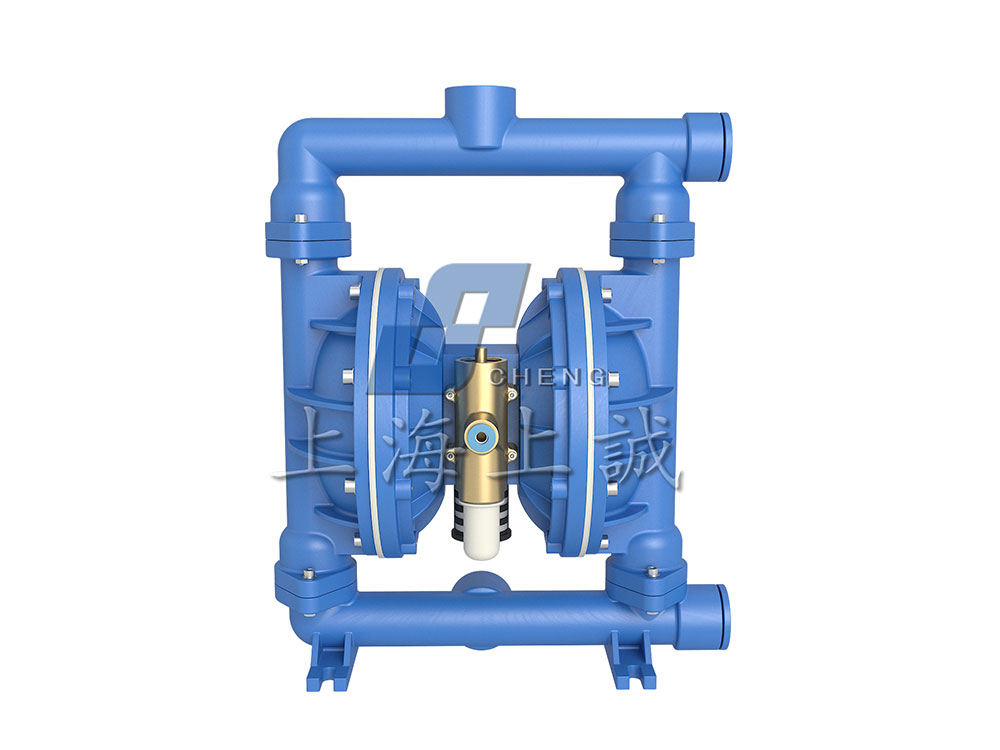

產品概述
QBY氣動隔膜泵采用壓縮空氣作為動力源,是一種結構簡單、運行可靠的流體輸送設備。該泵可有效輸送流動性較好的液體,也能輸送不易流動的粘稠介質,適用于多種常規泵難以勝任的復雜工況,已廣泛應用于石油、化工、環保、陶瓷、紡織等行業。
根據使用要求,QBY氣動隔膜泵可選配鑄鐵、不銹鋼、鋁合金等多種泵體材質,以滿足不同工況需求。
產品特點
無需灌引水,自吸能力強
標準吸程可達 7 m,揚程最高可達 50 m,出口壓力 ≥ 6 kgf/cm2。
通過性能好,適應性強
流道寬敞,既能抽送流動性液體,也可輸送含雜質或粘稠介質。
流量、揚程可調
可通過調節氣閥開度實現流量與揚程的無級調節,操作簡便。
無泄漏結構,運行安全
無軸封設計,隔膜將介質與運動部件完全隔離,輸送有毒、易揮發或腐蝕性介質時不會發生泄漏。
無需用電,適應特殊場所
采用氣動驅動方式,適用于易燃、易爆等對安全要求較高的環境。
可浸沒介質中運行
能直接浸沒在介質中工作,適應復雜安裝條件。
無需潤滑,空轉無損
即使在空轉狀態下運行,也不會對泵體造成損傷,維護成本低。
產品用途
QBY氣動隔膜泵適用于多種行業和介質輸送場合,包括但不限于:
食品及日化:花生醬、泡菜、土豆泥、紅腸、巧克力、糖漿
涂料與化工:油漆、顏料、膠水、粘合劑
陶瓷建材:陶瓷釉漿、瓦、瓷、磚器漿料
| 名稱 | 型號 | 進出口徑 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) | 最大允許通過顆粒φ(mm) | 最大供氣壓(kgf/cm2) |
|
氣 動 隔 膜 泵 |
QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
| QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
| QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
| QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
| QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
| QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
| QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
| QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |
溫馨提示:
請下載“QBY氣動隔膜泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
