產品概述

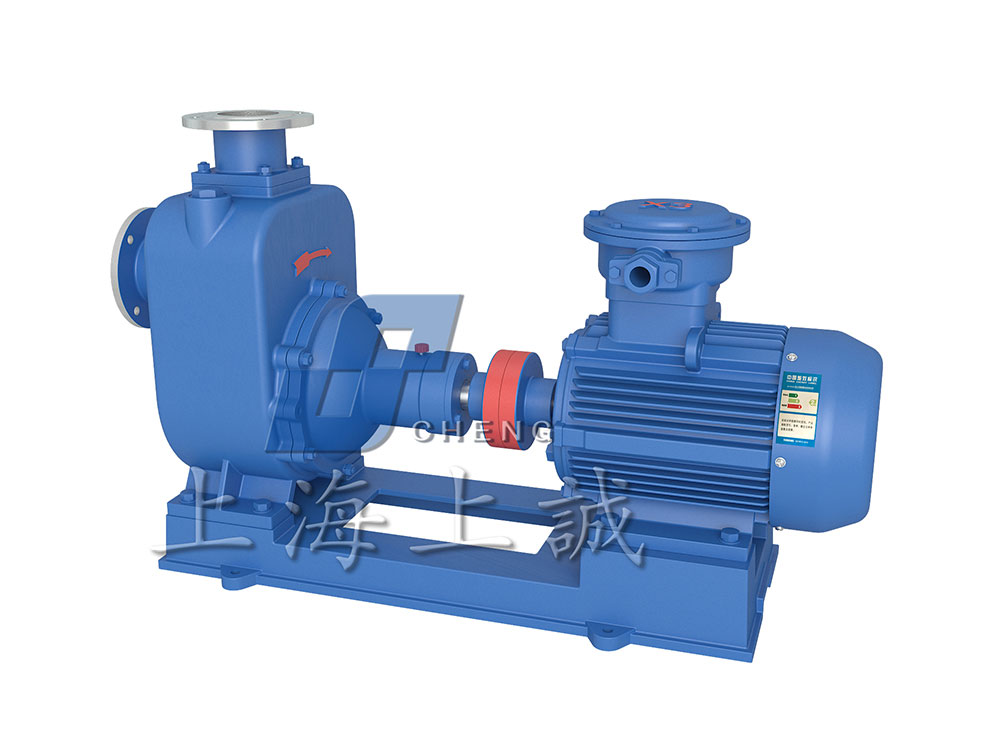

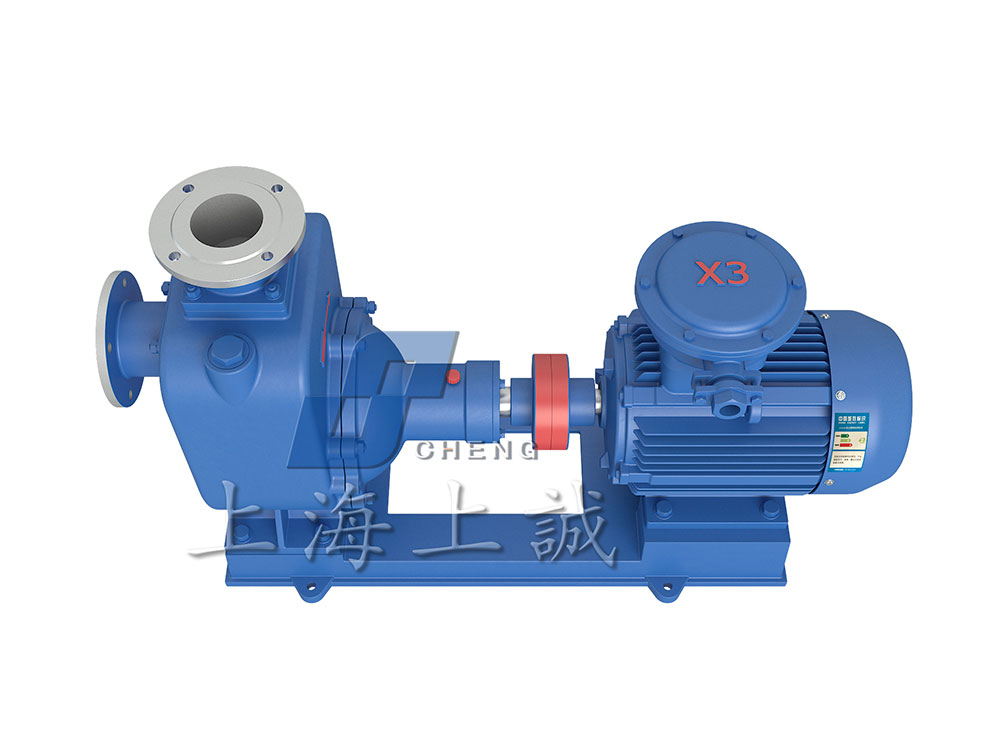

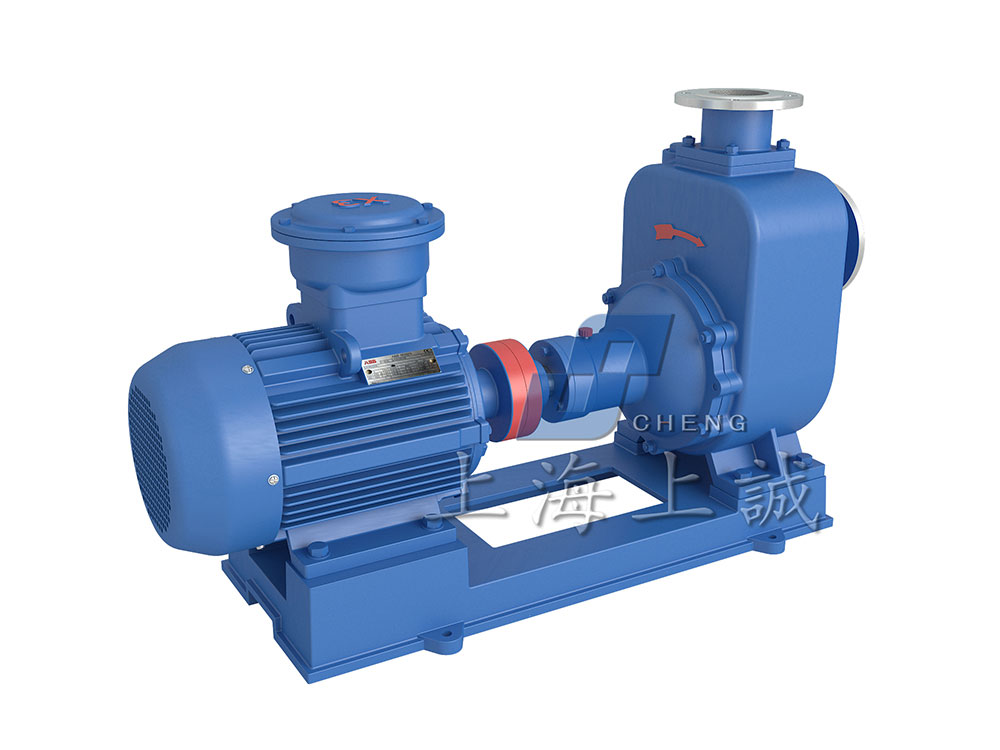

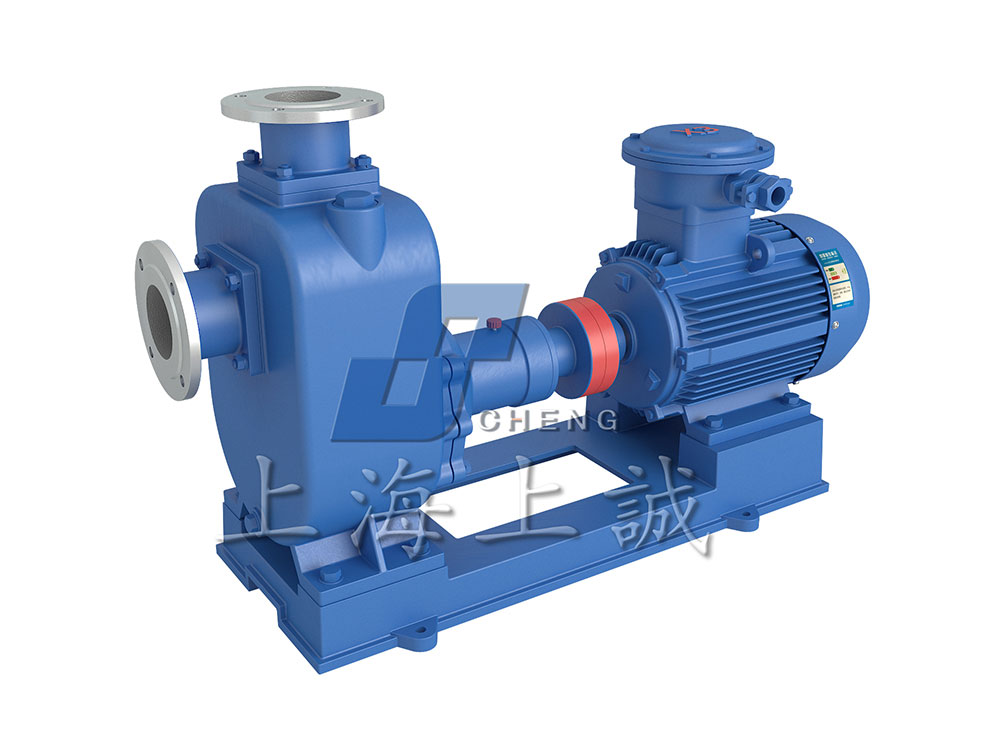

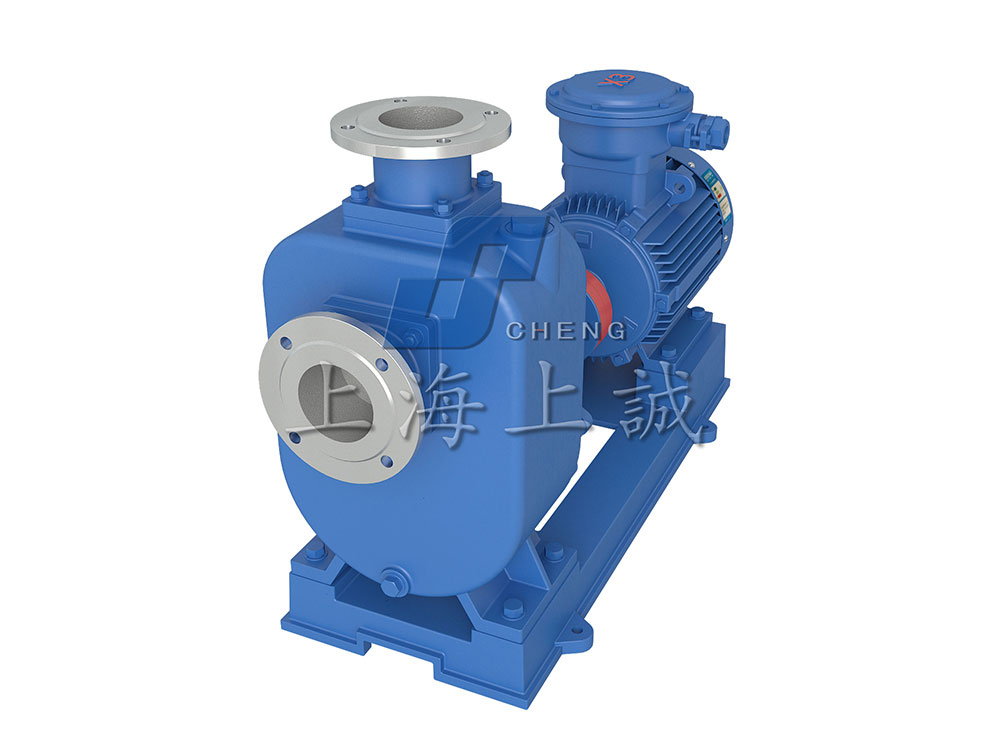

CYZ-A型自吸式油泵 屬于自吸泵系列中的常用油品輸送設備，主要特點是在吸入管路中無需安裝底閥，啟動前只需向泵體內注入一定量引油，即可實現快速自吸。該泵結構成熟，操作簡便，適合頻繁啟停及現場條件復雜的工況使用。
該系列產品廣泛應用于油庫、油罐車、船舶及石油化工系統，可穩定輸送汽油、柴油、煤油、航煤等多種油品介質，介質溫度范圍寬，運行可靠性高。
產品特點
自吸性能穩定，無需安裝底閥
啟動方便，適合移動式及臨時工況
流量范圍：3.2–600 m3/h
揚程范圍：12–80 m
過流部件可選鑄鐵或不銹鋼材質
結構成熟，維護簡單，連續運行穩定
產品用途
CYZ-A型自吸式油泵主要用于以下場合：
油庫、油罐車及加油系統油品輸送
船舶燃油、艙底排油及輔助系統
石油、化工企業油品周轉與輸送
消防系統及設備冷卻循環用油
最大工作壓力可達 1.6 MPa，適用溫度范圍 -15℃～95℃。
|
型號 |
流量 |
揚程 (m) |
吸程 (m) |
轉速 (r/min) |
電機功率 (KW) |
口徑mm | ||
| (m3/h) | (L/S) | 吸入 | 排出 | |||||
|
25CYZ-A-20
|
3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 |
|
25CYZ-A-32
|
3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 |
|
40CYZ-A-20
|
6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 |
|
40CYZ-A-40
|
10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 |
|
50CYZ-A-12
|
15 | 4.2 | 12 | 6.5 | 2900 | 1.5 | 50 | 50 |
|
50CYZ-A-20
|
18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 |
|
50CYZ-A-35
|
14 | 3.9 | 35 | 6.5 | 2900 | 4 | 50 | 50 |
|
50CYZ-A-40
|
10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 |
|
50CYZ-A-50
|
12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 |
|
50CYZ-A-60
|
15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 |
|
50CYZ-A-75
|
20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 |
|
65CYZ-A-15
|
30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 |
|
65CYZ-A-32
|
25 | 6.9 | 32 | 6 | 2900 | 5.5 | 65 | 50 |
|
80CYZ-A-13
|
35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 |
|
80CYZ-A-17
|
43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 |
|
80CYZ-A-22
|
40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 |
|
80CYZ-A-25
|
50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
|
80CYZ-A-32
|
50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 |
|
80CYZ-A-55
|
60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 |
|
80CYZ-A-70
|
60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 |
|
100CYZ-A-20
|
100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 |
|
100CYZ-A-40
|
100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 |
|
100CYZ-A-40A
|
100 | 27.8 | 40 | 6 | 1450 | 22 | 100 | 100 |
|
100CYZ-A-65
|
100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 |
|
100CYZ-A-75
|
70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 |
|
150CYZ-A-45
|
170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 |
|
150CYZ-A-55
|
170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 |
|
150CYZ-A-65
|
170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 |
|
150CYZ-A-80
|
160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 |
|
200CYZ-A-63
|
280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 |
|
250CYZ-A-50
|
400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 |
|
300CYZ-A-50
|
500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |
溫馨提示：

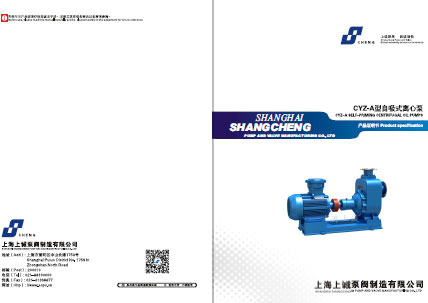

請下載“CYZ-A型自吸式油泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
水泵主要材料的耐腐蝕性能(供參考)
| 介質 |
濃度 (％) |
聚丙烯 |
濃度 (％) |
A B C | ||
| 25°C | 50°C | 20°C | 60°C | |||
| 硫酸 | 60 | √ | <30 | √ | Χ | |
| 硝酸 | 25 | √ | 20 | √ | Ο | |
| 鹽酸 | <36 | √ | <38 | √ | √ | |
| 氫氟酸 | 35 | √ | 40 | √ | Χ | |
| 醋酸 | <80 | √ | <20 | √ | Ο | |
| 氫氧化鈉 | 100 | √ | √ | √ | ||
| 重鉻酸鉀 | 25 | √ | √ | √ | ||
| 臭水 | Χ | Ο | Χ | |||
| 乙醇 | √ | <50 | √ | √ | ||
| 丙酮 | √ | 10 | Ο | |||
| 四氯乙烷 | Ο | Ο | Χ | |||
| 氟利昂22 | √ | Ο | Ο | |||
| 漂白液 | CL13% | √ | CL12.5% | Ο | Ο | |
| 電鍍液 | √ | Ο | Χ | |||
| 照相液 | √ | √ | √ | |||
| 介質 |
濃度 (％) |
不銹鋼 |
濃度 (％) |
陶瓷 | ||
| 25°C | 50°C | 25°C | 50°C | |||
| 硫酸 | <5 | √ | Χ | △ | △ | |
| 硝酸 | 70 | △ | √ | △ | △ | |
| 鹽酸 | Χ | △ | △ | |||
| 氫氟酸 | Χ | 0～100 | Χ | |||
| 醋酸 | <20 | √ | √ | △ | △ | |
| 氫氧化鈉 | 70 | √ | √ | Ο | Χ | |
| 重鉻酸鉀 | 40～60 | △ | △ | 10～20 | △ | △ |
| 臭水 | Ο | △ | △ | |||
| 乙醇 | △ | √ | △ | △ | ||
| 丙酮 | △ | △ | △ | |||
| 四氯乙烷 | 50 | △ | △ | △ | △ | |
| 氟利昂22 | △ | △ | △ | |||
| 漂白液 | CL12% | Χ | △ | △ | ||
| 電鍍液 | △ | △ | ||||
| 照相液 | △ | △ | △ | |||
注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。
PVDF的物理機械性能
| 性能 | 單位 | 按照 |
| 密度 | g/cm3 | 1.75-1.79 |
| 比度 | cm3/g | 0.56-0.75 |
| 熔點范圍 | 0c | 155-170 |
| 折光率 | n25D | 1.42 |
| 成型收縮率 | % | 2-3 |
| 拉伸強發(屈服) | Mpa | 28-41 |
| 拉伸強發(斷裂) | Mpa | 31-52 |
| 伸長率(斷裂) | % | 100-400 |
| 沖擊強度(無缺口) | KJ/m | 107-214 |
| 壓縮強度 | Mpa | 55-69 |
| 硬度(邵氏D) | 70-80 | |
| 耐磨 | mg/1000r | 7.0-9.0 |
| 極限氧指數(l0 I) | % | 44 |
| 燃燒速率 | V-D | |
| 電阻率 | u194 | 1.0x10 15 |
| 介電常用數 | 10 31 CYCles | 9.7 |
聚偏氟乙烯(PVDF)耐化學介質性能
| 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ | 化學介質 |
濃度 (％) |
最高使用溫度℃ |
| 鹽酸 | 36 | 135 | 氫氧化氫 | <10 | 85 | 乙醇 | 135 | |
| 硫酸 | <60 | 120 | 氫氧化氫 | 50 | 50 | 乙醚 | 50 | |
| 硫酸 | 80-93 | 95 | 碳氧化銨 | 110 | 甲醛 | 37 | 50 | |
| 硫酸 | 90 | 65 | 碳氧化鈣 | 135 | 丙酮 | 10%水溶液 | 50 | |
| 硝酸 | <50 | 50 | 碳酸納 | 水溶液 | 135 | 肼 | 水溶液 | 95 |
| 磷酸 | <85 | 135 | 碳酸氫鈉 | 水溶液 | 120 | 苯 | 75 | |
| 磷酸 | 85 | 110 | 氨水 | 110 | 苯胺 | 50 | ||
| 醋酸 | 10 | 110 | 鹽水 | 135 | 甲苯 | 85 | ||
| 醋酸 | 80 | 80 | 磷酸氫鈉 | 水溶液 | 120 | 苯酚 | 50 | |
| 醋酸 | 100 | 50 | 磷酸鈣 | 水溶液 | 135 | 氯苯 | 135 | |
| 三氯醋酸 | <10 | 95 | 氧化鈣 | 水溶液 | 135 | 萘 | 95 | |
| 三氯醋酸 | 50 | 50 | 氧化鉀 | 水溶液 | 135 | 氯甲烷 | 135 | |
| 草酸 | 50 | 氧化銨 | 水溶液 | 135 | 三氯甲烷 | 50 | ||
| 苯磺酸 | 水溶液 | 50 | 三氧化鐵 | 水溶液 | 135 | 四氯化碳 | 135 | |
| 氫氟酸 | 40-100 | 95 | 硫酸亞鐵 | 水溶液 | 135 | 氯乙烷 | 135 | |
| 氫氟酸 | 40 | 120 | 硫酸銨 | 水溶液 | 135 | 1.2三氯乙烷 | 135 | |
| 氫溴酸 | 50 | 130 | 硫酸銨 | 水溶液 | 135 | 1.1.2三氯乙烷 | 65 | |
| 過氧酸 | 10 | 95 | 硝酸鈉 | 水溶液 | 135 | 四氯乙烷 | 120 | |
| 過氧酸 | 70 | 50 | 磷酸銨 | 水溶液 | 135 | 氯乙烯 | 95 | |
| 次氯酸納 | 6-15 | 95 | 尿素 | 水溶液 | 120 | 三氯乙烯 | 135 | |
| 氯酸鉀 | 100 | 二氧化碳 | 80 | 二氯乙烯 | 110 | |||
| 鉻酸 | <40 | 80 | 二氧化氯 | 75 | 天然氣 | 135 | ||
| 鉻酸 | 50 | 50 | 二氧化氯 | 65 | 燃料油 | 135 | ||
| 高猛酸鉀 | 120 | 氯 | 元素 | 95 | 石蠟油 | 120 | ||
| 過氧化氫 | <30 | 95 | 溴 | 元素 | 65 | |||
| 過氧化鈉 | 95 | 碘 | 元素 | 65 |
氟塑料的而腐蝕性能表(僅供參考)
| 溫度，℃ | ||||||||
| 介質 | 濃度% | 25 | 200 | 介質 | 濃度% | 溫度，200 ℃ | ||
| 硫酸 | 0-100 | √ | √ | 甲酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 醋酸（乙酸） | 0-冰 | √ | √ | √ | |
| 硝酸 | 0-100 | √ | √ | 醋酸 | √ | √ | √ | |
| 發煙硫酸 | √ | √ | 丙酸 | √ | √ | |||
| 鹽酸 | √ | √ | 丙烯酸 | √ | ||||
| 磷酸 | √ | √ | 丙烯酸酐 | √ | √ | √（沸點） | ||
| 氫氟酸 | √ | √ | 甲基丙烯酸 | √ | √ | √（沸點） | ||
| 氫溴酸 | √ | √ | 丁酸 | √ | √ | √ | ||
| 氫碘酸 | √ | √ | 辛酸 | √ | √ | √ | ||
| 氫氰酸 | √ | √ | 月桂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 軟脂酸 | √ | √ | √ | ||
| 亞硝酸 | √ | √ | 硬脂酸 | √ | √ | √ | ||
| 氯酸 | √ | √ | 油酸 | √ | √ | √ | ||
| 次氯酸 | √ | √ | 亞油酸 | √ | √ | √ | ||
| 高氯酸 | √ | √ | 松香酸 | √ | √ | √ | ||
| 四磷酸 | √ | √ | 脂肪酸 | √ | √ | |||
| 碳酸 | √ | √ | 氯醋酸 | √ | √ | √ | ||
| 鉻酸 | √ | √ | 乳酸 | √ | √ | √ | ||
| 硅酸 | √ | √ | 草酸（乙二酸） | √ | √ | √ | ||
| 硼酸 | √ | √ | 富馬酸 | √ | √ | √ | ||
| 砷酸 | √ | √ | 檸檬酸 | √ | √ | √ | ||
| 硒酸 | √ | √ | 煙酸 | √ | √ | √ | ||
| 氟硅酸 | √ | √ | ||||||
| 氟硼酸 | √ | √ | ||||||
| 氯磺酸 | √ | √ | ||||||
| 王水 | √ | √ | ||||||
| 混酸 | √ | √ | ||||||
| 介質 | 濃度% | 溫度，200 ℃ |
| 氫氧化鈉 | √ | |
| 氫氧化鉀 | √ | |
| 氫氧化銨 | √ | |
| 氫氧化鎂 | √ | |
| 氫氧化鈣 | √ | |
| 氫氧化鋁 | √ | |
| 氫氧化鋇 | √ | |
| 氫氧化鐵 | √ | |
| 氫氧化亞鐵 | √ | |
| 鎳鹽 | √ | |
| 硫酸鎳 | √ | |
| 硝酸鎳 | √ | |
| 氯化鎳 | √ | |
| 鋅鹽 | √ | |
| 硫酸鋅 | √ | |
| 硝酸鋅 | √ | |
| 氯化鋅 | √ |
