技術參數

產品概述

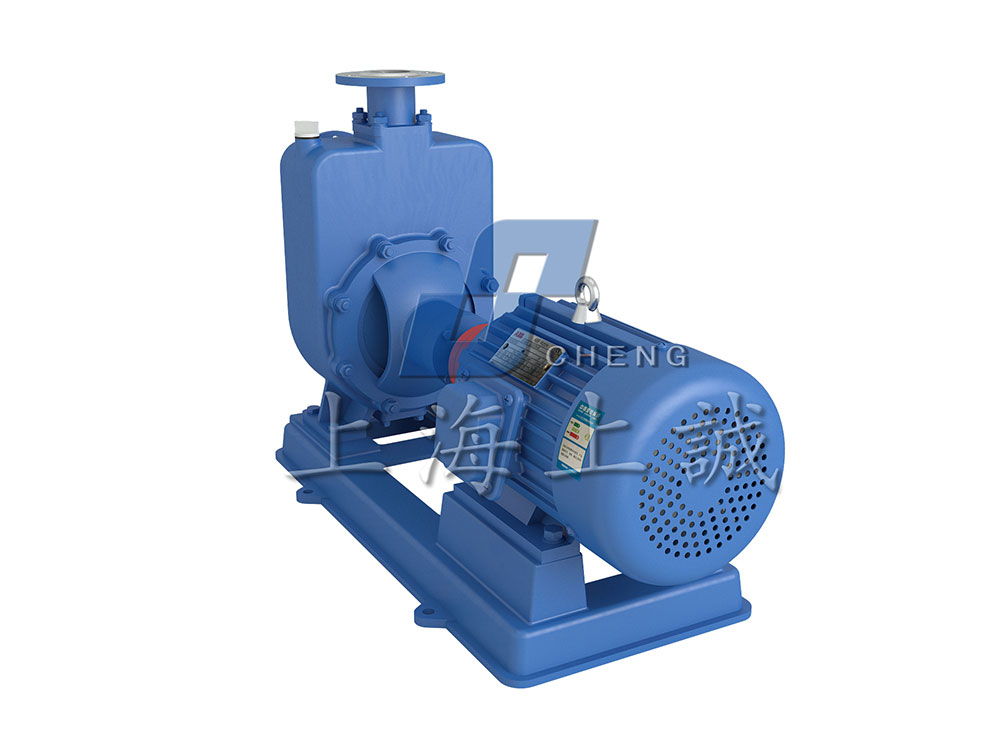

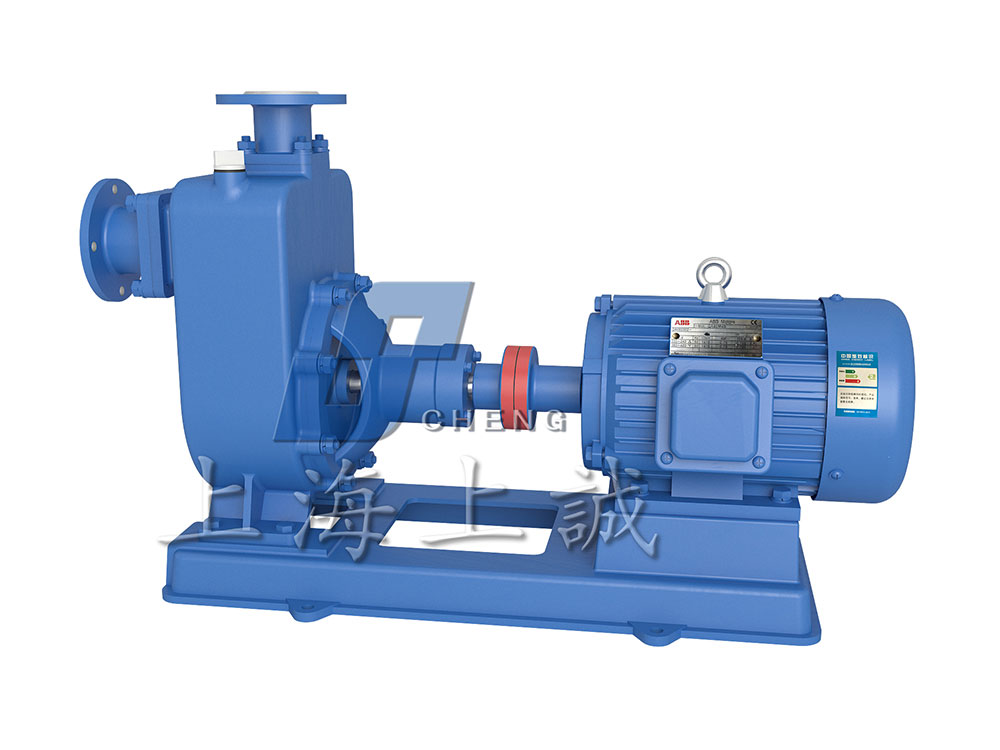

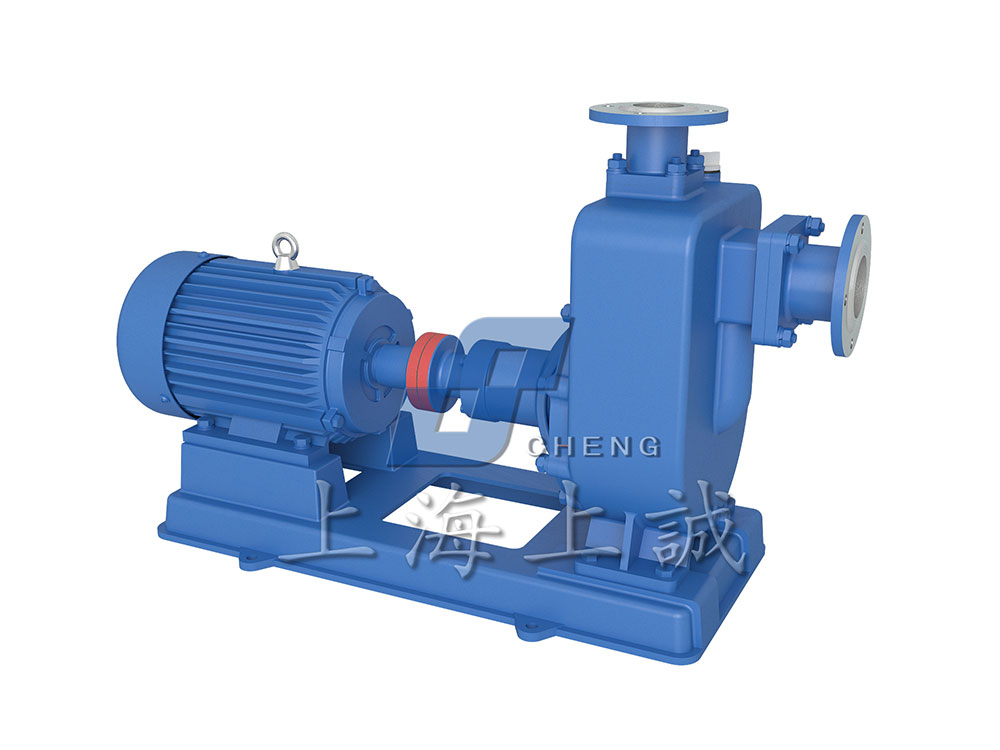

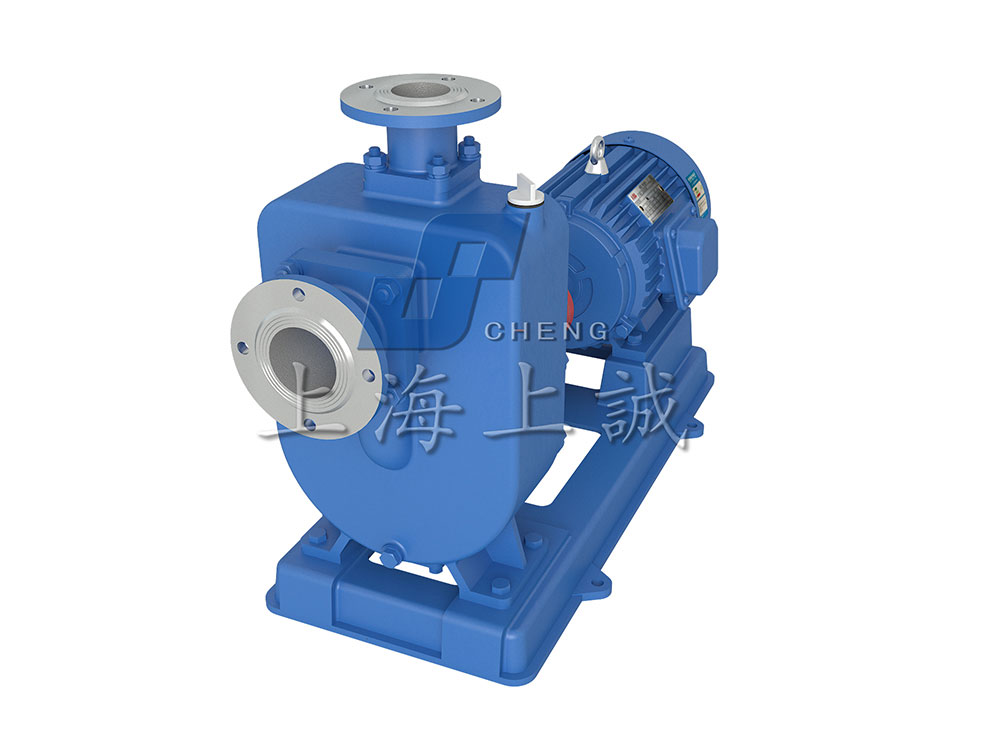

ZX型自吸泵屬于自吸式離心泵產品，具有結構緊湊、使用方便、運行穩定等特點。該泵在啟動前只需保證泵體內存有一定引液，即可實現可靠自吸，無需在管路中安裝底閥，簡化了管道系統，降低了安裝與維護成本。
ZX系列自吸泵適應性強，適合連續或間歇運行工況，在多種工業輸送場合中表現穩定，已成為工程領域常用的通用型自吸泵之一。
產品特點
免底閥結構設計，啟動條件簡單
自吸性能穩定，運行平穩、噪音低
泵體結構緊湊，安裝與維護方便
材質可選：鑄鐵、304、316L 不銹鋼
適應介質范圍廣，工況通用性強
主要參數范圍：
介質溫度：-20℃～120℃
流量范圍：3.2～600 m3/h
揚程范圍：10～80 m
轉速：1450～2900 r/min
產品用途
ZX型自吸泵廣泛應用于以下領域：
城市環保與給排水工程
建筑施工及臨時供水
化工、制藥、印染行業介質輸送
電力、電鍍、造紙系統
石油、礦山及設備冷卻循環
適用于輸送清水、海水、帶有一定酸堿度的化工介質液體，以及含有少量固體顆?；蛞话愫隣畹臐{料。

	型號	口徑 (mm)	流量 (m3/h)	揚程 (m)	功率 (KW)	轉速 (r/min)
1	32ZX3.2-20	32	3.2	20	1.1	2900	5
2	32ZX3.2-32	32	3.2	32	1.5	2900	5
3	32ZX3.2-50	32	3.2	50	3	2900	5
4	40ZX6.3-20	40	6.3	20	2.2	2900	5
5	40ZX6.3-32	40	10	32	4	2900	5
6	40ZX10-40	40	6.3	40	4	2900	5
7	40ZX6.3-50	40	12.5	50	1.5	2900	5
8	50ZX12.5-15	50	12.5	15	1.5	2900	5
9	50ZX15-20	50	15	20	2.2	2900	5
10	50ZX12.5-32	50	12.5	32	3	2900	5
11	50ZX12.5-35	50	12.5	35	4	2900	5
12	50ZX12.5-40	50	12.5	40	4	2900	5
13	50ZX12.5-50	50	12.5	50	5.5	2900	5
14	50ZX12.5-60	50	12.5	60	7.5	2900	5
15	50ZX15-70	50	15	70	11	2900	5
16	65ZX30-15	65	30	15	3	2900	4
17	65ZX25-32	65	25	32	5.5	2900	4.5
18	65ZX25-50	65	25	50	7.5	2900	5
19	65ZX25-70	65	25	70	15	2900	5
20	80ZX35-13	80	35	13	3	2900	3.5
21	80ZX43-17	80	43	17	4	2900	3.5
22	80ZX-40-22	80	40	22	5.5	2900	4
23	80ZX-50-25	80	50	25	7.5	2900	4
24	80ZX-50-32	80	50	32	7.5	2900	4.5
25	80ZX-50-40	80	50	40	11	2900	4.5
26	80ZX-60-55	80	60	55	18.5	2900	4.5
27	80ZX-60-70	80	60	70	22	2900	4.5
28	100ZX80-20	100	80	20	7.5	2900	4
29	100ZX100-25	100	100	25	11	2900	4.5
30	100ZX100-32	100	100	32	15	2900	4.5
31	100ZX100-40	100	100	40	18.5	2900	4.5
32	100ZX100-50	100	100	50	22	2900	5
33	100ZX100-63	100	100	63	30	2900	5
34	100ZX80-70	100	80	70	30	2900	5
35	150ZX180-15	150	180	15	15	1450	4
36	150ZX180-28	150	180	28	30	1450	4.5
37	150ZX160-45	150	180	45	37	2900	4.5
38	150ZX160-55	150	160	55	45	2900	4.5
39	150ZX160-80	150	160	80	55	2900	4.5
40	200ZX400-32	200	400	32	75	1450	4.5
41	200ZX400-63	200	280	63	90	1450	4.5
42	250ZX400-75	250	400	75	90	1450	4.5
43	300ZX600-32	300	600	32	90	1450	4.5

資料下載

zx型自吸泵產品手冊下載

溫馨提示：
請下載“zx型自吸泵”產品手冊解壓文件后
添加微信號“331044666”或掃描以下二維碼索取解壓密碼。
微信二維碼

故障排除

離心泵故障排除

腐蝕性能

水泵主要材料的耐腐蝕性能(供參考)

介質	濃度 (％)	聚丙烯		濃度 (％)	A B C
介質	濃度 (％)	25°C	50°C	濃度 (％)	20°C	60°C
硫酸	60	√		<30	√	Χ
硝酸	25	√		20	√	Ο
鹽酸	<36	√		<38	√	√
氫氟酸	35	√		40	√	Χ
醋酸	<80	√		<20	√	Ο
氫氧化鈉	100	√			√	√
重鉻酸鉀	25	√			√	√
臭水		Χ			Ο	Χ
乙醇		√		<50	√	√
丙酮		√		10	Ο
四氯乙烷		Ο			Ο	Χ
氟利昂22		√			Ο	Ο
漂白液	CL13%	√		CL12.5%	Ο	Ο
電鍍液		√			Ο	Χ
照相液		√			√	√

介質	濃度 (％)	不銹鋼		濃度 (％)	陶瓷
介質	濃度 (％)	25°C	50°C	濃度 (％)	25°C	50°C
硫酸	<5	√	Χ		△	△
硝酸	70	△	√		△	△
鹽酸		Χ			△	△
氫氟酸		Χ		0～100	Χ
醋酸	<20	√	√		△	△
氫氧化鈉	70	√	√		Ο	Χ
重鉻酸鉀	40～60	△	△	10～20	△	△
臭水		Ο			△	△
乙醇		△	√		△	△
丙酮		△	△		△
四氯乙烷	50	△	△		△	△
氟利昂22		△			△	△
漂白液	CL12%	Χ			△	△
電鍍液					△	△
照相液		△			△	△

注：△為優良；√為良好；Ο為可用，但有明顯腐蝕；Χ腐蝕嚴重，不適用。

PVDF的物理機械性能

性能	單位	按照
密度	g/cm3	1.75-1.79
比度	cm3/g	0.56-0.75
熔點范圍	0c	155-170
折光率	n25D	1.42
成型收縮率	%	2-3
拉伸強發(屈服)	Mpa	28-41
拉伸強發(斷裂)	Mpa	31-52
伸長率(斷裂)	%	100-400
沖擊強度(無缺口)	KJ/m	107-214
壓縮強度	Mpa	55-69
硬度(邵氏D)		70-80
耐磨	mg/1000r	7.0-9.0
極限氧指數(l0 I)	%	44
燃燒速率		V-D
電阻率	u194	1.0x10 15
介電常用數	10 31 CYCles	9.7

聚偏氟乙烯(PVDF)耐化學介質性能

化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃	化學介質	濃度 (％)	最高使用溫度℃
鹽酸	36	135	氫氧化氫	<10	85	乙醇		135
硫酸	<60	120	氫氧化氫	50	50	乙醚		50
硫酸	80-93	95	碳氧化銨		110	甲醛	37	50
硫酸	90	65	碳氧化鈣		135	丙酮	10%水溶液	50
硝酸	<50	50	碳酸納	水溶液	135	肼	水溶液	95
磷酸	<85	135	碳酸氫鈉	水溶液	120	苯		75
磷酸	85	110	氨水		110	苯胺		50
醋酸	10	110	鹽水		135	甲苯		85
醋酸	80	80	磷酸氫鈉	水溶液	120	苯酚		50
醋酸	100	50	磷酸鈣	水溶液	135	氯苯		135
三氯醋酸	<10	95	氧化鈣	水溶液	135	萘		95
三氯醋酸	50	50	氧化鉀	水溶液	135	氯甲烷		135
草酸		50	氧化銨	水溶液	135	三氯甲烷		50
苯磺酸	水溶液	50	三氧化鐵	水溶液	135	四氯化碳		135
氫氟酸	40-100	95	硫酸亞鐵	水溶液	135	氯乙烷		135
氫氟酸	40	120	硫酸銨	水溶液	135	1.2三氯乙烷		135
氫溴酸	50	130	硫酸銨	水溶液	135	1.1.2三氯乙烷		65
過氧酸	10	95	硝酸鈉	水溶液	135	四氯乙烷		120
過氧酸	70	50	磷酸銨	水溶液	135	氯乙烯		95
次氯酸納	6-15	95	尿素	水溶液	120	三氯乙烯		135
氯酸鉀		100	二氧化碳		80	二氯乙烯		110
鉻酸	<40	80	二氧化氯		75	天然氣		135
鉻酸	50	50	二氧化氯		65	燃料油		135
高猛酸鉀		120	氯	元素	95	石蠟油		120
過氧化氫	<30	95	溴	元素	65
過氧化鈉		95	碘	元素	65

氟塑料的而腐蝕性能表(僅供參考)

介質	濃度%	溫度25℃	溫度200℃	介質	濃度%	溫度，200 ℃
硫酸	0-100	√	√	甲酸		√	√	√
發煙硫酸		√	√	醋酸（乙酸）	0-冰	√	√	√
硝酸	0-100	√	√	醋酸		√	√	√
發煙硫酸		√	√	丙酸		√	√
鹽酸		√	√	丙烯酸		√
磷酸		√	√	丙烯酸酐		√	√	√（沸點）
氫氟酸		√	√	甲基丙烯酸		√	√	√（沸點）
氫溴酸		√	√	丁酸		√	√	√
氫碘酸		√	√	辛酸		√	√	√
氫氰酸		√	√	月桂酸		√	√	√
亞硝酸		√	√	軟脂酸		√	√	√
亞硝酸		√	√	硬脂酸		√	√	√
氯酸		√	√	油酸		√	√	√
次氯酸		√	√	亞油酸		√	√	√
高氯酸		√	√	松香酸		√	√	√
四磷酸		√	√	脂肪酸		√	√
碳酸		√	√	氯醋酸		√	√	√
鉻酸		√	√	乳酸		√	√	√
硅酸		√	√	草酸（乙二酸）		√	√	√
硼酸		√	√	富馬酸		√	√	√
砷酸		√	√	檸檬酸		√	√	√
硒酸		√	√	煙酸		√	√	√
氟硅酸		√	√
氟硼酸		√	√
氯磺酸		√	√
王水		√	√
混酸		√	√

介質	濃度%	溫度，200 ℃
氫氧化鈉		√
氫氧化鉀		√
氫氧化銨		√
氫氧化鎂		√
氫氧化鈣		√
氫氧化鋁		√
氫氧化鋇		√
氫氧化鐵		√
氫氧化亞鐵		√
鎳鹽		√
硫酸鎳		√
硝酸鎳		√
氯化鎳		√
鋅鹽		√
硫酸鋅		√
硝酸鋅		√
氯化鋅		√
