產品概述

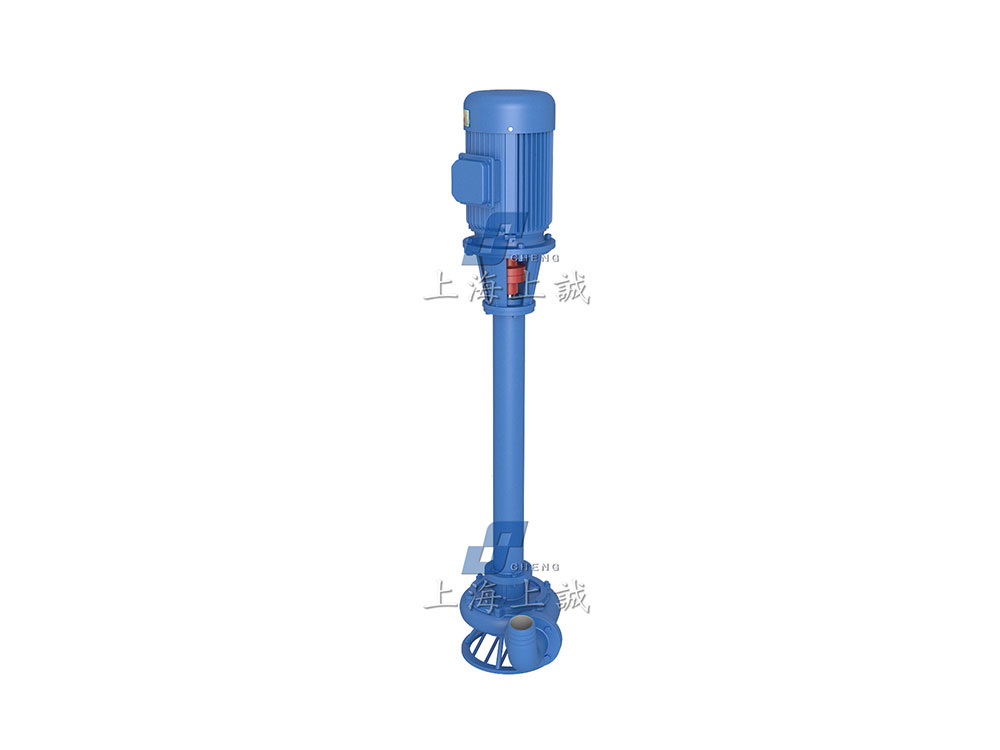

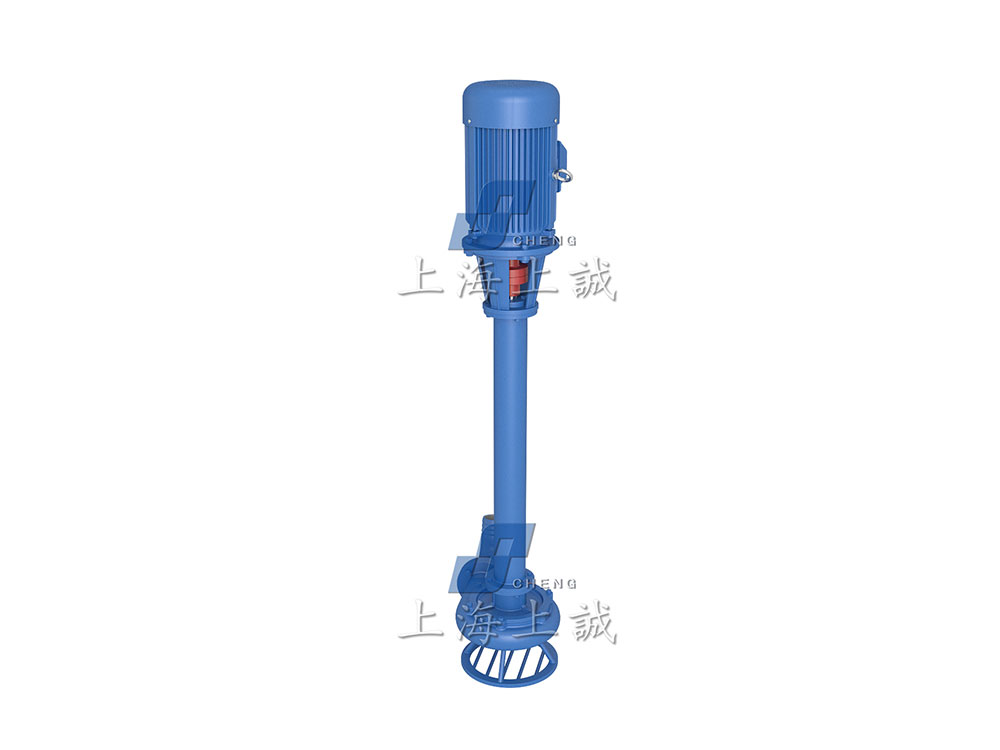

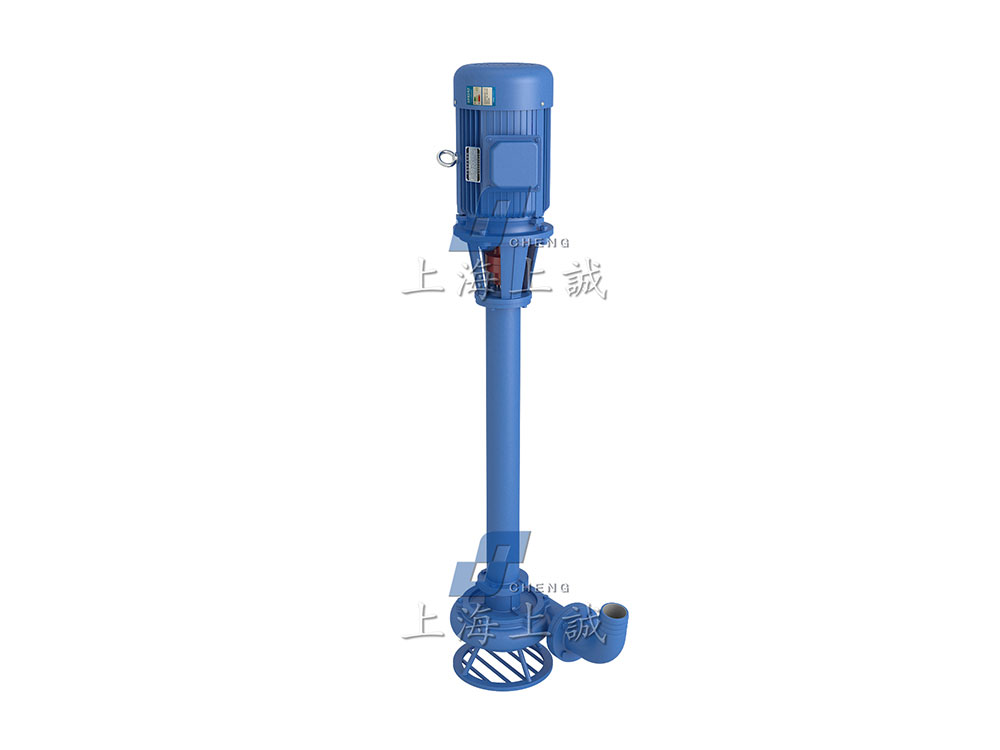

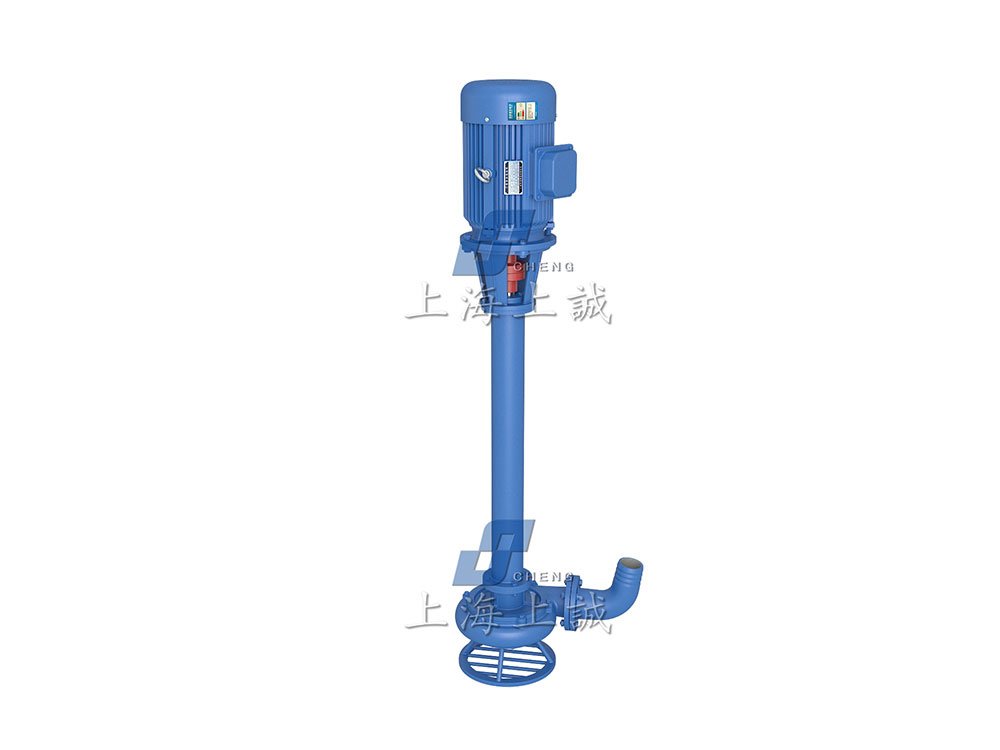

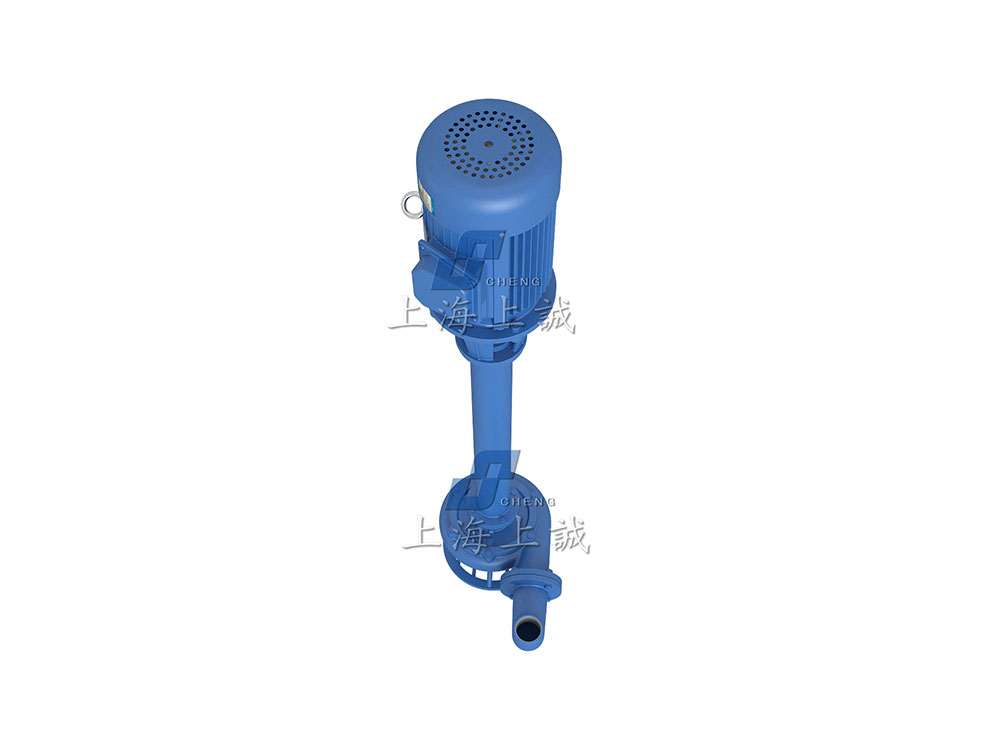

NL型液下泥漿泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。本泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需引水,旋轉方向應從電機尾部看是順時針方向工作?？倷C長度備有各種規格,以便使用單位根據用途因地制宜地選用。NL型液下泥漿泵是一種單級單吸立式液下離心泵，主要由蝸殼、葉輪、泵殼、泵座、支撐筒、電機座及電動機等部件組成。該泵在運行時蝸殼及液力部件需浸沒于輸送介質中工作，啟動方便可靠，無需引水，不存在抽空問題，適用于含固體顆粒的泥漿類介質液下輸送。
泵體主要過流部件采用鑄鐵或可鍛鑄鐵材料制造，具有較好的耐磨性和耐腐蝕性能。葉輪采用三片單圓弦彎葉半封閉結構設計，強度高、通過能力強，加工維護方便，可有效適應高濃度、易沉積介質的輸送工況。

立式液下結構，運行穩定，啟動可靠
半封閉葉輪設計，通過能力強，不易堵塞
結構簡單，維護方便，性價比高
安裝靈活，可垂直或傾斜使用
適用于高濃度泥漿、污泥等介質
性能范圍：
使用溫度：-15℃ ～ 60℃
流量范圍：8 ～ 150 m3/h
揚程范圍：8 ～ 25 m

NL型液下泥漿泵主要用于輸送河泥、污泥、泥漿、漿料及其他高濃度懸浮介質，廣泛應用于市政工程、基礎建設、礦山、化工、印染、醫藥、造船、鑄造、食品加工等行業。亦可用于煤礦排除含泥塊、小礫石的流體介質，是工業液下泥漿輸送工況中的常用設備。

型號	轉速 n r/min	流量 Q m3/h	揚程 H m	效率 n %	電機功率 KW	立式泵全長 mm	機泵重量 kg
NL50-8 NL50A-8	1450	20-30	-9	42	1.5	1310	63
NL50-12 NL50A-12	1450	25-38	12-14	41	3	1310	80
NL76-9 NL76A-9	1450	50-70	9-10	42	3	1350	90
NL65-16 NL65A-16	1450	50-60	15-18	42	5.5	1430	152
NL80-12 NL80A-12	1450	80-120	11-13	56	7.5	1430	145
NL100-16 NL100A-16	1450	80-100	15-17	61	15	1510	270
NL150-12 NL150A-12	1450	100-150	11-13	66	18.5	1690	350
NL150-16 NL150-16	1450	120-180	15-20	68	22	1690	370
